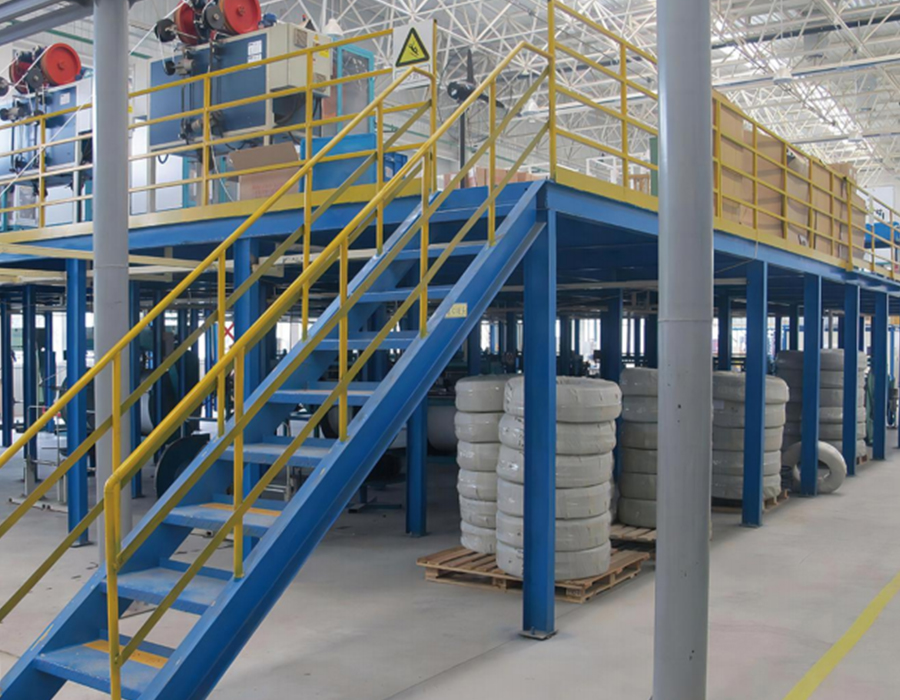

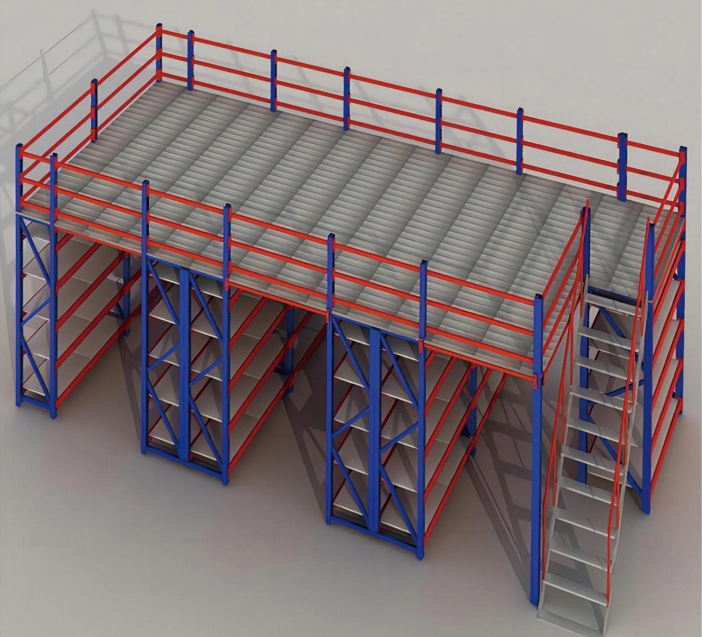

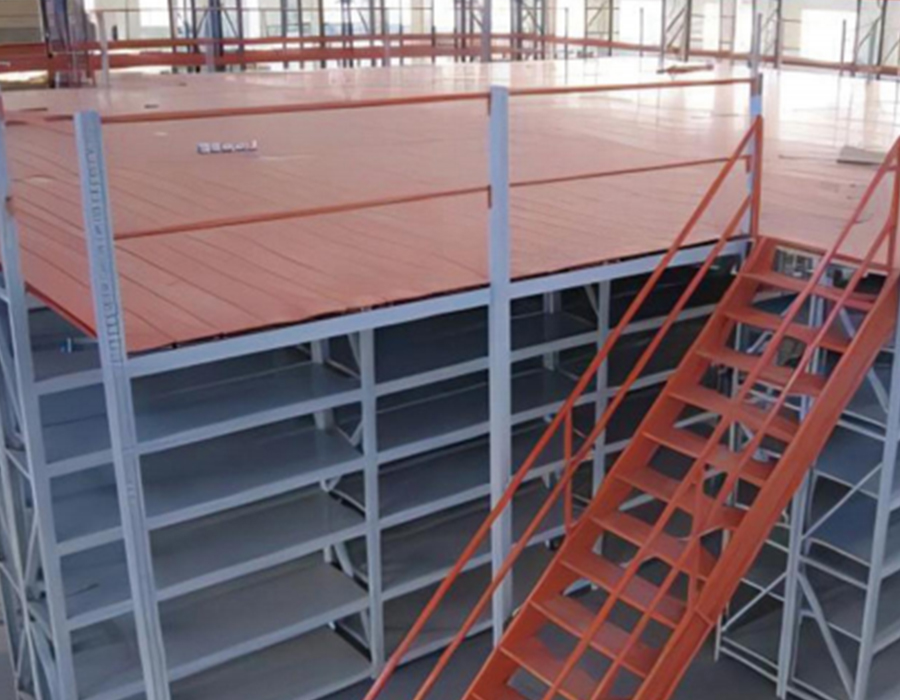

Nền thép

Những hạn chế về chiều cao rõ ràng sẽ ảnh hưởng như thế nào đến mọi quyết định kệ gác lửng

Chiều cao bên trong rõ ràng - kích thước thẳng đứng có thể sử dụng được từ sàn hoàn thiện đến vật cản thấp nhất ở trên - là thông số hạn chế nhất trong bất kỳ kệ gác lửng dự án hệ thống, tuy nhiên nó thường chỉ được đo tại một hoặc hai điểm trong tòa nhà thay vì được lập bản đồ một cách có hệ thống trên toàn bộ phạm vi lắp đặt. Các kết cấu mái, hệ thống ống dẫn HVAC, hệ thống đường ống chữa cháy, thiết bị chiếu sáng và dầm cầu trục đều tạo ra những hạn chế về chiều cao cục bộ có thể thấp hơn nhiều so với chiều cao rõ ràng danh nghĩa được nêu trong thông số kỹ thuật của tòa nhà. Việc lắp đặt hệ thống giá đỡ sàn gác lửng bằng thép của nhà kho mà không khảo sát toàn diện về vật cản trên cao thường dẫn đến xung đột cấu trúc chỉ được phát hiện trong quá trình lắp đặt, đòi hỏi phải định tuyến lại dầm tốn kém hoặc giảm chiều cao tầng lửng.

Tính toán chiều cao rõ ràng tối thiểu cho hai cấp độ kệ gác lửng system phải đáp ứng đồng thời tất cả những điều sau: yêu cầu khoảng không gian thông thoáng ở tầng trệt bên dưới tầng lửng (thường là 2.400–2.700mm để nhân viên tiếp cận với thiết bị xử lý vật liệu); độ sâu kết cấu của bản thân sàn lửng, bao gồm dầm chính, dầm phụ và sàn (thường là 250–450mm tùy thuộc vào nhịp và tải trọng); yêu cầu khoảng không gian trống trên tầng lửng (tối thiểu lại là 2.400–2.700mm, nhiều hơn nếu giá đỡ hoặc các giá đỡ cao sẽ được lắp đặt phía trên gác lửng); và các yêu cầu về khoảng cách ngăn chặn hỏa hoạn, trong nhiều khu vực pháp lý bắt buộc phải có khoảng cách tối thiểu giữa đỉnh kho chứa và bộ phận làm lệch hướng phun nước là 450–600mm. Việc thêm các lớp này thường mang lại chiều cao thông thoáng tối thiểu của tòa nhà là 6,5–7,5m cho hệ thống giá đỡ tầng lửng hai tầng chức năng, giúp loại bỏ nhiều tòa nhà kho cũ khỏi việc xem xét mà không cần sửa đổi cấu trúc đáng kể.

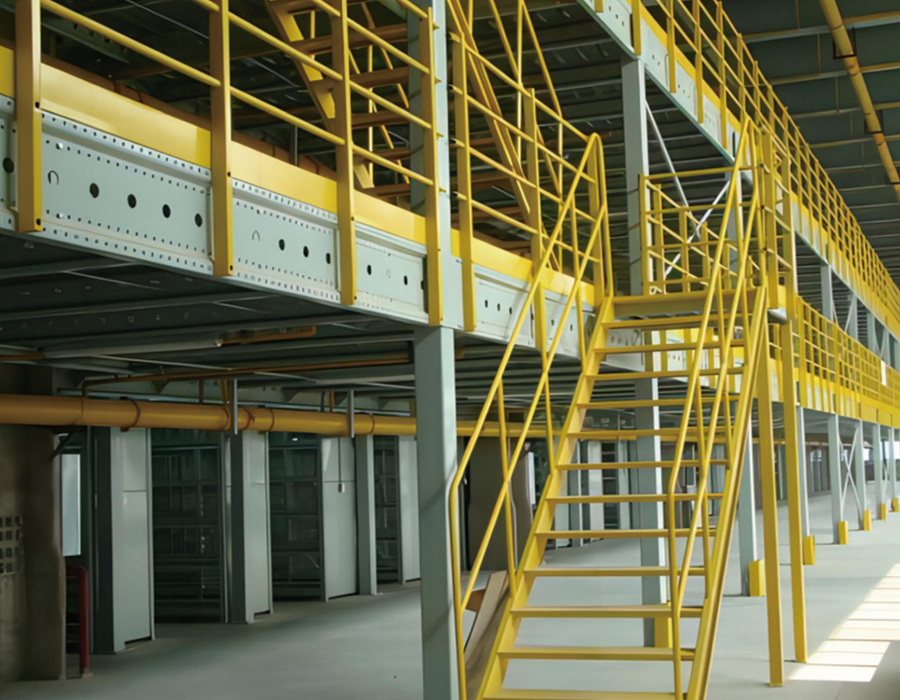

Khi chiều cao tòa nhà nằm ở ranh giới, việc giảm độ sâu kết cấu của tầng lửng là đòn bẩy chính. Việc chuyển từ cấu trúc chính dầm chữ I thông thường sang dầm tổ ong - dầm thép có lỗ hở hình tròn hoặc hình lục giác - cho phép các dịch vụ như ống phun nước và ống dẫn điện đi qua mạng dầm thay vì bên dưới nó, phục hồi độ sâu kết cấu 150–300 mm mà không làm giảm khả năng chịu tải của dầm. Sự thay đổi thiết kế duy nhất này có thể làm cho một tòa nhà cận biên trở nên khả thi để lắp đặt toàn bộ hệ thống giá đỡ gác lửng.

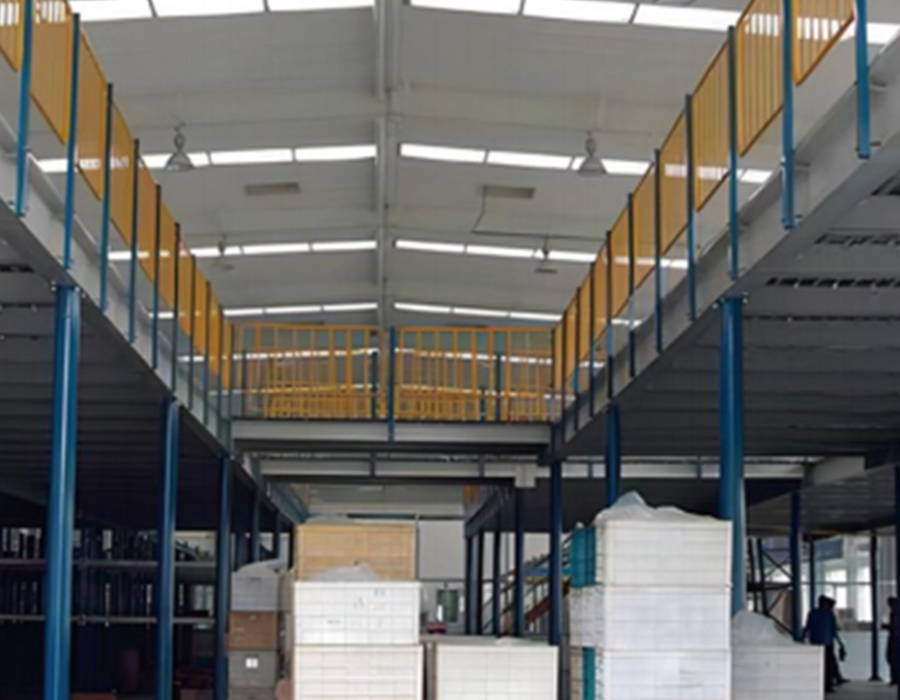

Bố cục lưới cột và hiệu ứng xếp tầng của nó đối với các hoạt động ở tầng trệt

Lưới cột của hệ thống giá đỡ sàn gác lửng bằng thép trong nhà kho không chỉ đơn giản là vấn đề về kết cấu - đó là quyết định quy hoạch không gian định hình vĩnh viễn cách sử dụng diện tích tầng trệt bên dưới tầng lửng cho thời gian lắp đặt. Các cột được đặt mà không quan tâm đến dòng nguyên liệu ở tầng trệt, cách bố trí lối đi của giá đỡ hoặc bán kính quay thiết bị sẽ tạo ra các vật cản làm giảm tiện ích ở tầng trệt nhiều hơn so với diện tích vật lý của chính các cột.

Một cột được đặt ở giữa lối đi của xe nâng theo kế hoạch không chỉ chặn lối đi đó — nó buộc phải di dời lối đi có thể nén các khoang lưu trữ liền kề, giảm chiều dài hàng giá đỡ hoặc tạo ra các vùng chết trong hình dạng góc xung quanh cột quá hẹp đối với giá đỡ pallet tiêu chuẩn nhưng lại quá rộng để để trống. Hiệu ứng tích lũy của việc bố trí cột kém ở khu vực tầng trệt có thể làm giảm 15–25% vị trí giá đỡ có thể sử dụng so với cách bố trí mà lưới cột được phối hợp với cách bố trí giá đỡ ngay từ đầu.

Phương pháp lập kế hoạch thực tế là trước tiên thiết lập bố trí giá đỡ và lối đi ở tầng trệt, sau đó xác định lưới cột tầng lửng để căn chỉnh các đường tâm cột với các hàng thẳng đứng của giá đỡ thay vì với tâm lối đi của giá đỡ. Điều này có nghĩa là các cột nằm giữa các vị trí lưu trữ thay vì nằm trong các lối đi, giảm thiểu tác động đến hoạt động. Trong hầu hết các cấu hình giá đỡ pallet tiêu chuẩn có chiều rộng khoang 2.700mm và lối đi rộng 3.500mm, lưới cột khoảng 5.400mm (hai chiều rộng khoang) theo hướng lưu trữ và 8.000–10.000mm theo hướng lối đi là có thể thực hiện được. Lưới rộng hơn 10.000mm bắt đầu yêu cầu dầm chính sâu hơn đáng kể để kiểm soát độ võng dưới tải trọng của tầng lửng, tăng độ sâu kết cấu và tiêu tốn khoảng không.

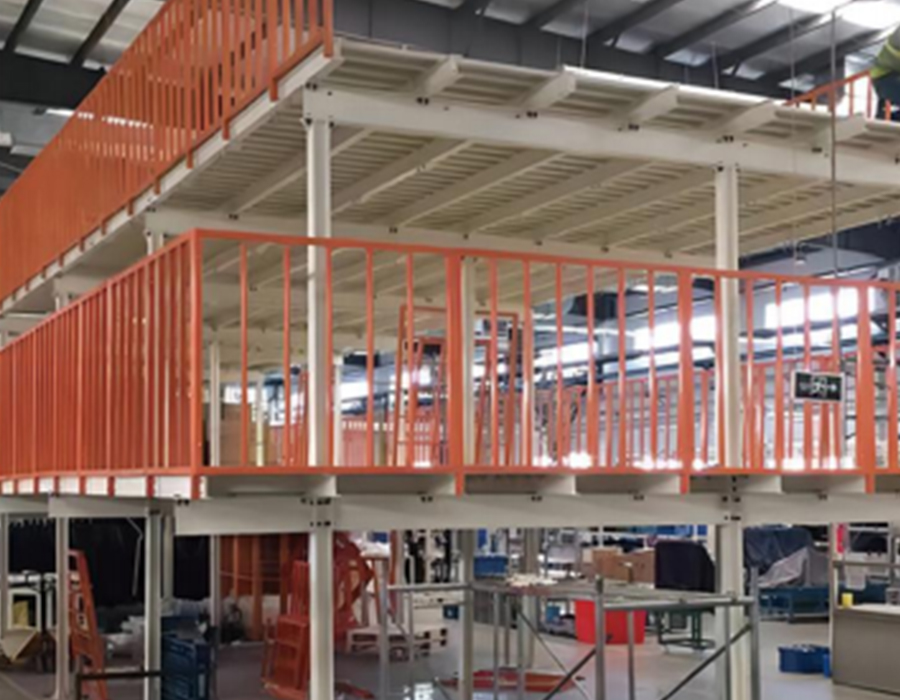

Lựa chọn vật liệu lát sàn: Sự cân bằng về kết cấu và vận hành giữa các phương án thông thường

Lớp sàn của một hệ thống kệ tầng lửng — bề mặt nằm trên cấu trúc dầm thứ cấp và tạo thành nền tảng có thể sử dụng được — được quy định trong một số vật liệu cạnh tranh, mỗi vật liệu có đặc điểm cấu trúc, vận hành và bảo trì riêng biệt. Sự lựa chọn hiếm khi đơn giản vì các yêu cầu quản lý khác nhau giữa bề mặt sàn gác lửng (nơi nhân viên đi lại và vận hành thiết bị) và bất kỳ giá đỡ nào được lắp đặt phía trên nó (cần có đế phẳng, phân phối tải).

Ván dăm liên kết bằng nhựa là thông số kỹ thuật sàn phổ biến nhất trong hệ thống giá đỡ gác lửng dành cho hoạt động lấy hàng thủ công, phần lớn là do mặt cắt dày của nó phân phối tải trọng điểm từ chân đế giá đỡ trên diện tích tiếp xúc rộng hơn và mang lại bề mặt đi lại yên tĩnh, không trơn trượt. Yêu cầu lắp đặt quan trọng là các tấm RBPB phải được đỡ hoàn toàn dọc theo cả bốn cạnh - khoảng cách không được đỡ giữa các thanh dầm thứ cấp ở điểm giữa của tấm sẽ gây ra hiện tượng bong tróc dần dần khi chịu tải trọng động lặp đi lặp lại. Trong môi trường tiếp xúc với bất kỳ độ ẩm nào - bao gồm các phòng chờ của kho lạnh và khu vực bốc hàng có độ ẩm cao - RBPB hoặc tấm thép phủ phenolic là thông số kỹ thuật thích hợp, vì RBPB tiêu chuẩn phồng lên ở các cạnh và mất tính toàn vẹn về cấu trúc trong vòng 12–18 tháng tiếp xúc với độ ẩm thường xuyên.

Các yêu cầu về ngăn cháy và cách chúng ảnh hưởng đến cách bố trí giá đỡ gác lửng

Hệ thống giá đỡ sàn gác lửng bằng thép của nhà kho về cơ bản làm thay đổi đặc điểm rủi ro hỏa hoạn của tòa nhà mà nó chiếm giữ và các yêu cầu của cơ quan cứu hỏa về ngăn cách, ngăn chặn và lối ra thường là những yếu tố pháp lý hạn chế nhất trong thiết kế gác lửng - hơn cả tải trọng kết cấu hoặc chiều cao tòa nhà trong nhiều dự án. Việc hiểu rõ các yêu cầu này trước khi hoàn tất thiết kế bố trí sẽ ngăn chặn tình huống trong đó thiết kế gác lửng hợp lý về mặt cấu trúc yêu cầu phải cấu hình lại nhiều lần để đạt được sự tuân thủ về hỏa hoạn.

Vấn đề cốt lõi là tầng lửng tạo ra không gian kín bên dưới, hoạt động như một ngăn cháy riêng biệt bất kể nó có được bao bọc bằng tường hay không. Hầu hết các quy tắc xây dựng và cách giải thích của cơ quan cứu hỏa đều coi mặt dưới của tầng lửng là trần nhà phải được chống cháy theo tiêu chuẩn quy định hoặc được trang bị hệ thống phun nước phía dưới như thể nó là một căn phòng kín. Trong thực tế, điều này có nghĩa là việc lắp đặt hệ thống giá đỡ gác lửng trong một tòa nhà có sẵn hệ thống phun nước trên mái nhà hầu như luôn yêu cầu lắp đặt thêm các đầu phun nước bổ sung trong không gian tầng lửng và thường yêu cầu thêm một lớp phun nước ở hoặc ngay bên dưới bề mặt sàn lửng để bảo vệ tầng trên.

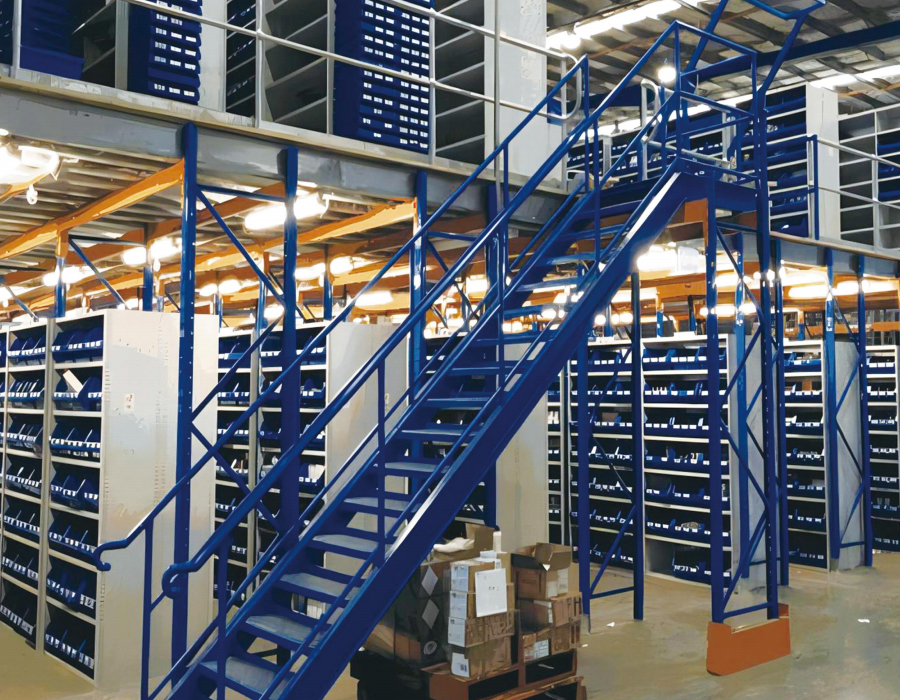

Yêu cầu đầu ra áp đặt các ràng buộc bố cục bổ sung. Hầu hết các quy định về phòng cháy chữa cháy đều yêu cầu hai phương tiện thoát hiểm độc lập từ bất kỳ khu vực tầng lửng nào nơi nhân viên thường xuyên có mặt, với khoảng cách di chuyển tối đa tới cầu thang là 18–45 mét tùy thuộc vào khu vực pháp lý và phân loại sức chứa. Đối với việc lắp đặt giá đỡ gác lửng lớn, điều này thường yêu cầu hai cầu thang được bố trí để phục vụ các đầu đối diện của sàn, điều này tiêu tốn diện tích sàn gác lửng và yêu cầu các lỗ mở tương ứng thông qua cấu trúc sàn gác lửng phải được đóng khung và bảo vệ cạnh. Việc lập kế hoạch vị trí cầu thang là điều cần suy nghĩ lại - sau khi bố trí giá đỡ đã được hoàn thiện - thường dẫn đến việc cầu thang xung đột với các khoang giá đỡ hoặc không thể đạt được khoảng cách di chuyển cần thiết nếu không có cầu thang thứ ba.

Thông số kỹ thuật tải trực tiếp cho giá đỡ gác lửng: Giá trị thiết kế thực sự bao gồm những gì

Tải trọng trực tiếp thiết kế cho hệ thống giá đỡ tầng lửng - thường được biểu thị bằng kN/m2 hoặc tấn trên mét vuông - là thông số kỹ thuật được nêu rõ nhất trong đề xuất của nhà cung cấp, tuy nhiên đây cũng là con số thường bị người mua hiểu sai nhất. Xếp hạng tải trực tiếp là giả định tải trọng phân bố đồng đều (UDL) được áp dụng trên toàn bộ diện tích tầng lửng cho mục đích thiết kế kết cấu. Nó không đại diện cho tải trọng tối đa có thể được đặt tại bất kỳ điểm nào và nó không tính đến các hiệu ứng động từ thiết bị chuyển động hoặc tải trọng tập trung từ chân đế giá đỡ.

Tầng lửng được thiết kế ở mức 5 kN/m2 (khoảng 500 kg/m2) không có nghĩa là mỗi mét vuông có thể đồng thời chứa 500 kg giá đỡ cộng với 500 kg sản phẩm — con số 5 kN/m2 là mức cho phép tổng hợp cho cấu trúc, lưu trữ và sức chứa. Hơn nữa, sự phân bổ giả định trong tính toán UDL là đồng nhất, nhưng hệ thống giá đỡ tập trung tải trọng tại các điểm chân đế. Một khoang giá đỡ có nhịp dài tiêu chuẩn có kích thước 2.400mm × 600mm và sức chứa 1.500 kg tập trung tải trọng lên bốn điểm tiếp xúc trên tấm đế, mỗi điểm có diện tích tiếp xúc có lẽ là 60mm × 60mm. Áp lực sàn cục bộ tại mỗi điểm tiếp xúc có thể gấp 10 đến 15 lần UDL danh nghĩa, có nghĩa là kết cấu sàn và dầm thứ cấp phải được kiểm tra xem có bị đột dập và uốn cục bộ dưới tải trọng tập trung ngoài việc kiểm tra UDL tổng thể hay không.

Tại Huijian, các thiết kế hệ thống giá đỡ gác lửng của chúng tôi được phát triển thông qua trung tâm R&D chuyên dụng của chúng tôi, với các tính toán cấu trúc giải quyết rõ ràng cả UDL toàn cầu và tải trọng điểm chân đế cục bộ — sự kết hợp phản ánh cách các tầng lửng thực sự hoạt động trong dịch vụ, thay vì cách chúng xuất hiện trên một bảng thông số xếp hạng tải trọng đơn giản.

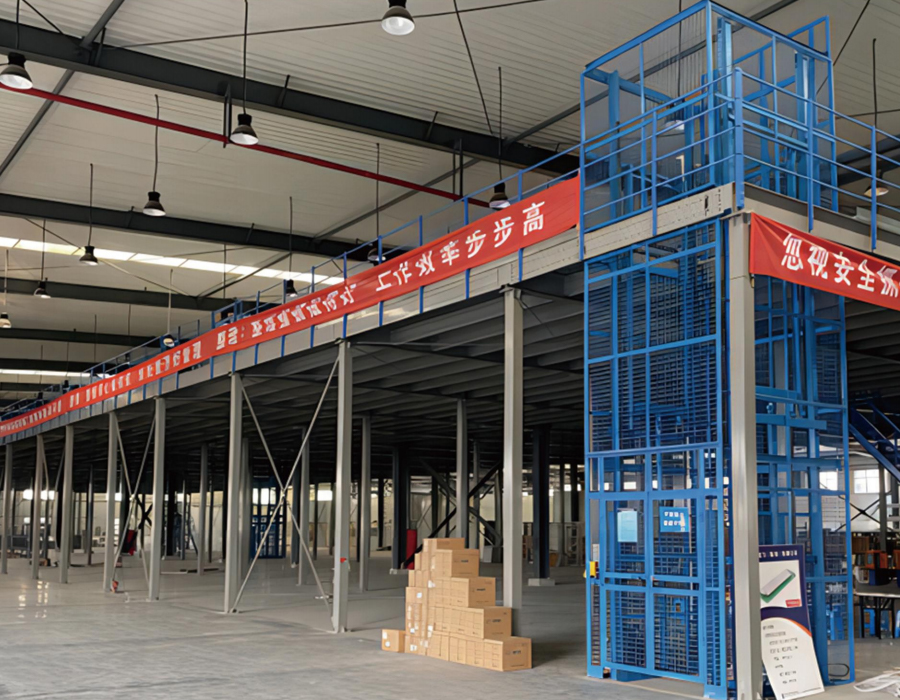

Tích hợp băng tải đứng và thang nâng hàng hóa vào thiết kế hệ thống giá đỡ gác lửng

Hệ thống giá đỡ gác lửng chỉ dựa vào cầu thang để di chuyển hàng hóa theo chiều dọc sẽ trở thành điểm nghẽn về năng suất khi sản lượng tăng lên. Việc tích hợp băng tải thẳng đứng, thang nâng hàng hoặc thang nâng pallet vào cấu trúc gác lửng là một vấn đề cần cân nhắc trong thiết kế ở giai đoạn lập kế hoạch bố trí - việc trang bị thêm các bộ phận này vào một hệ thống lắp đặt gác lửng hoàn chỉnh phức tạp và tốn kém hơn đáng kể so với việc kết hợp chúng ngay từ đầu.

Ý nghĩa về mặt cấu trúc của trục nâng hàng hóa xuyên qua sàn lửng là khe hở sàn phải được đóng khung hoàn toàn bằng các dầm cấu trúc có khả năng chuyển hướng các tải trọng lẽ ra sẽ được mang bởi các dầm thứ cấp bị gián đoạn. Các dầm xén chuyển các tải trọng được chuyển hướng này sang các dầm chính gần nhất, phải có kích thước phù hợp để chịu được khu vực nhánh bổ sung. Đối với các lỗ nâng lớn - thang máy nâng pallet có bệ 1.200mm × 1.200mm yêu cầu lỗ mở boong khoảng 1.500mm × 1.500mm bao gồm cả khoảng hở - tải trọng của dầm xén có thể rất lớn và có thể cần thêm cột lửng liền kề với lỗ mở để tạo đường dẫn tải ngắn tới nền móng.

Ngoài khung kết cấu, giao diện giữa thang máy và tầng lửng cần được chú ý đặc biệt ở ba khu vực:

• Dung sai san lấp mặt bằng: Thang máy chở hàng và băng tải đứng phải đến mức sàn lửng trong phạm vi ±5 mm tính từ bề mặt sàn hoàn thiện để vận chuyển xe đẩy và pallet một cách trơn tru. Độ lệch kết cấu của sàn lửng dưới tải trọng và độ lún của móng thang máy theo thời gian đều có thể khiến sàn nâng và sàn không thẳng hàng sau khi lắp đặt. Việc chỉ định các thiết bị cân bằng có thể điều chỉnh tại điểm hạ cánh của thang máy, thay vì các tấm bệ cố định, cho phép sắp xếp lại mà không cần sửa đổi cấu trúc.
• Bảo vệ cạnh ở phần mở boong: Việc mở tầng lửng cho trục thang máy có nguy cơ rơi ngã bất cứ khi nào sàn thang máy không ở mức gác lửng. Cổng an toàn khóa liên động - cổng chỉ có thể mở khi có sàn nâng và bằng phẳng - là thông số kỹ thuật chính xác cho bất kỳ thang máy chở hàng nào được sử dụng trong môi trường gác lửng có người lái. Rào chắn dạng xích đơn giản hoặc cổng có bản lề không có khóa liên động là không đủ để tuân thủ các quy định an toàn công nghiệp ở hầu hết các khu vực pháp lý.
• Cách ly rung động: Băng tải thẳng đứng và thang máy chuyển động qua lại tạo ra rung động định kỳ truyền qua cấu trúc lắp đặt của chúng vào khung gác lửng. Nếu không có các giá đỡ cách ly giữa đế băng tải và cấu trúc gác lửng, sự rung động này sẽ làm mỏi các kết nối bắt vít và có thể làm lỏng các ốc vít giá đỡ ở các khoang lân cận trong nhiều tháng hoạt động liên tục. Giá đỡ chống rung hoặc miếng đệm cách ly ở khung đế băng tải phải được chỉ định làm tiêu chuẩn, không phải là bản nâng cấp tùy chọn.

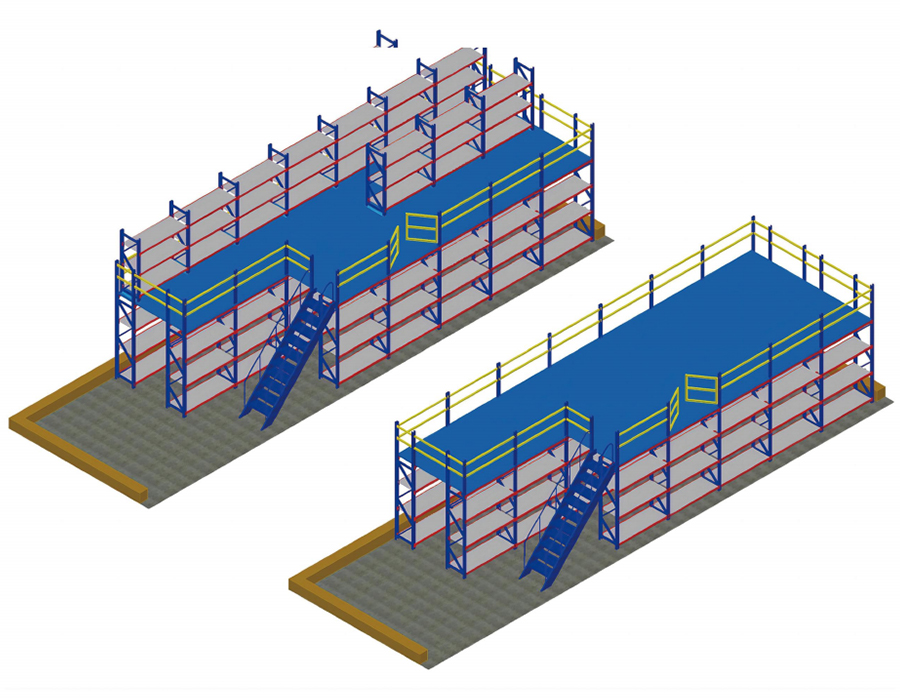

Cấu trúc gác lửng dạng mô-đun và được chế tạo theo yêu cầu: Sự khác biệt về chi phí thực sự nằm ở đâu

Sự lựa chọn giữa hệ thống giá đỡ gác lửng kiểu mô-đun - được xây dựng từ các thành phần được thiết kế sẵn, tiêu chuẩn hóa với số lượng cố định - và cấu trúc được chế tạo hoàn toàn theo yêu cầu thường được đóng khung như một sự so sánh chi phí đơn giản trong đó mô-đun rẻ hơn. Khung này chính xác trong nhiều ứng dụng tiêu chuẩn nhưng bị hỏng trong các điều kiện cụ thể trong đó những hạn chế của hệ thống mô-đun tạo ra chi phí tiềm ẩn chỉ xuất hiện trong quá trình lắp đặt hoặc vận hành thay vì trong báo giá ban đầu.

Hệ thống gác lửng mô-đun đạt được hiệu quả về mặt chi phí thông qua kích thước cột được tiêu chuẩn hóa ở mức tăng chiều cao cố định (thường là các bước 100mm hoặc 150mm), nhịp dầm tiêu chuẩn hóa ở chiều rộng cố định (thường là 2.000mm, 2.500mm, 3.000mm) và các chi tiết kết nối được thiết kế sẵn được lặp lại giống hệt nhau trên khắp cấu trúc. Việc tiêu chuẩn hóa này giúp giảm đáng kể thời gian kỹ thuật và chi phí chế tạo cho các tầng lửng hình chữ nhật trong các tòa nhà có kích thước thông thường. Việc so sánh chi phí thực sự có lợi cho các hệ thống mô-đun trong những điều kiện này từ 20–35% so với các cấu trúc tùy chỉnh tương đương.

Các điều kiện mà hệ thống mô-đun mất đi lợi thế về chi phí bao gồm:

• Hình học tòa nhà không đều: Dấu chân gác lửng không phải hình chữ nhật - hình chữ L, cắt góc để tránh cột hoặc gác lửng bước xung quanh các phần tử kết cấu - yêu cầu dầm cắt tùy chỉnh và các chi tiết kết nối không chuẩn giúp loại bỏ hiệu quả chế tạo của hệ thống mô-đun trong khi vẫn giữ được các hạn chế về kích thước tăng dần cố định của nó.
• Tải trọng tập trung cao: Các thành phần gác lửng mô-đun tiêu chuẩn được thiết kế theo xếp hạng UDL cụ thể. Khi giá đỡ hoặc thiết bị chịu tải trọng tập trung yêu cầu dầm nâng cấp hoặc cột bổ sung trong mô-đun tiêu chuẩn, hệ thống mô-đun phải được sửa đổi cục bộ - thường tốn kém hơn so với việc kết hợp nâng cấp vào thiết kế tùy chỉnh ngay từ đầu.
• Hạn chế về chiều cao chặt chẽ: Các hệ thống mô-đun có khả năng hạn chế trong việc giảm thiểu độ sâu kết cấu vì biên dạng dầm được cố định theo dòng sản phẩm tiêu chuẩn. Chế tạo tùy chỉnh cho phép tối ưu hóa độ sâu chùm tia bằng cách sử dụng dầm di động, dầm đúc hoặc các phần không chuẩn giúp phục hồi khoảng trống 100–200 mm trong các tòa nhà có chiều cao quan trọng.

của chúng tôi kệ thép tầng lửng kho chứa hàng các hệ thống có sẵn ở cả cấu hình tùy chỉnh theo mô-đun và được thiết kế hoàn chỉnh, được phát triển thông qua trung tâm R&D rộng 1.500 mét vuông của chúng tôi và được sản xuất trên sáu dây chuyền sản xuất chuyên dụng - nghĩa là giải pháp kết cấu có thể được kết hợp chính xác với các yêu cầu về hình học và tải trọng của tòa nhà thay vì buộc tòa nhà phải tuân theo lưới sản phẩm tiêu chuẩn.

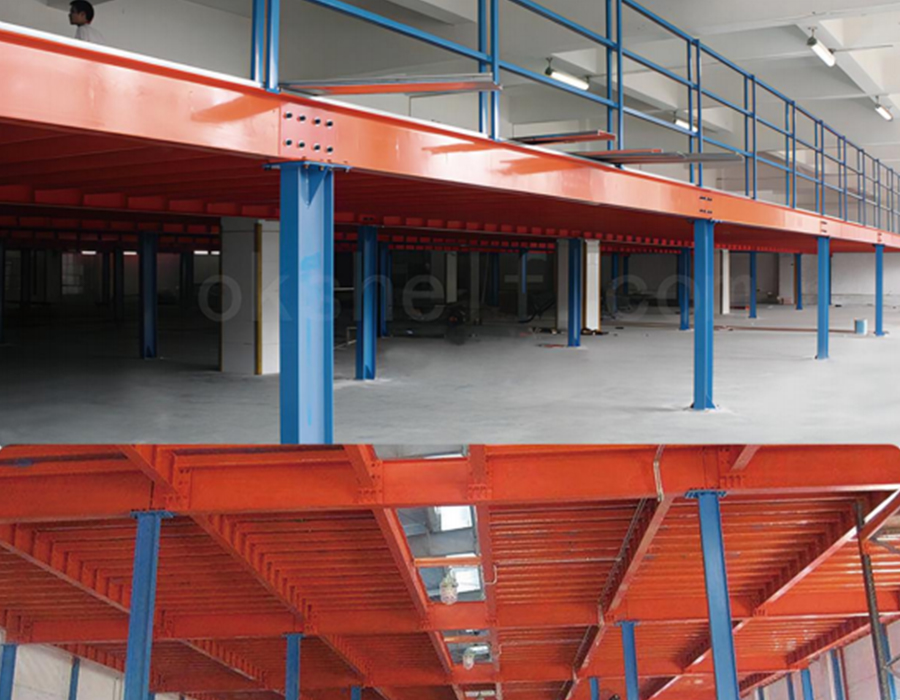

Quản lý độ lún chênh lệch giữa các cột gác lửng và kết cấu giá đỡ hiện có

Trong các cơ sở nhà kho nơi hệ thống giá đỡ tầng lửng được lắp đặt gần hoặc được kết nối về mặt cấu trúc với giá đỡ pallet hạng nặng hiện có, độ lún chênh lệch giữa các cột gác lửng và giá đỡ thẳng đứng liền kề là vấn đề về khả năng sử dụng lâu dài hiếm khi được giải quyết trong kế hoạch lắp đặt. Cả hai loại kết cấu đều đặt tải trọng điểm đáng kể lên sàn nhà kho, nhưng chúng thực hiện như vậy thông qua các khu vực tấm đế khác nhau, ở cường độ tải trọng khác nhau và với lịch sử tải trọng khác nhau - những điều kiện tạo ra tốc độ lún khác nhau theo thời gian.

Cột gác lửng thường chịu tải điểm duy trì cao hơn so với giá đỡ pallet thẳng đứng - cột lửng hỗ trợ 40–60 tấn sàn, tải trọng trực tiếp và giá đỡ phía trên nó tạo ra áp suất tấm đế cao hơn một bậc so với giá đỡ pallet tiêu chuẩn thẳng đứng dưới cùng một diện tích. Nếu cả hai đều được xây dựng trên cùng một tấm bê tông có độ dày đồng đều, cột gác lửng sẽ tạo ra độ võng của tấm lớn hơn và độ lún từ biến lâu dài hơn so với giá đỡ liền kề thẳng đứng. Trong vòng hai đến năm năm, độ lún chênh lệch này có thể tạo ra sự dịch chuyển theo chiều dọc tương đối 5–15mm giữa các cột gác lửng và các hàng giá đỡ liền kề - đủ để tạo ra độ cong có thể đo được trong các giá đỡ thẳng đứng được kết nối vật lý với hoặc tựa vào cấu trúc gác lửng và tạo ra độ dốc nhìn thấy được trên bề mặt sàn gác lửng ảnh hưởng đến độ ổn định của pallet và khả năng xử lý thiết bị có bánh xe.

Cách tiếp cận kết cấu chính xác là coi tầng lửng và bất kỳ giá đỡ liền kề nào là các cấu trúc độc lập với khớp chuyển động có chủ ý giữa chúng, bất kể chúng ở gần nhau đến mức nào. Các cột gác lửng phải được neo vào bản sàn thông qua các tấm đế có kích thước phù hợp để hạn chế áp lực sàn ở mức phù hợp với khả năng chịu lực lâu dài của bản sàn chứ không chỉ đơn thuần là cường độ chảy ngắn hạn của nó. Trong trường hợp tấm sàn được biết là mỏng hoặc nền móng có thể nén được, việc cải thiện nền đất bên dưới các vị trí cột gác lửng - thông qua việc rót vữa nén hoặc lắp đặt các cọc siêu nhỏ - là một giải pháp lâu dài đáng tin cậy hơn so với việc cố gắng phân phối tải trọng tầng lửng chỉ thông qua các tấm đế quá khổ.
