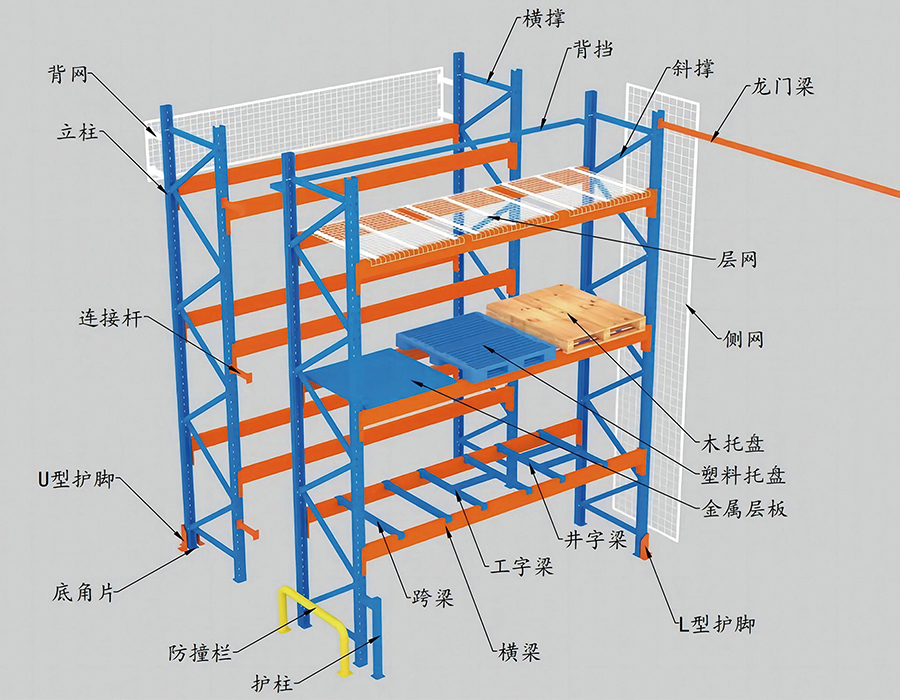

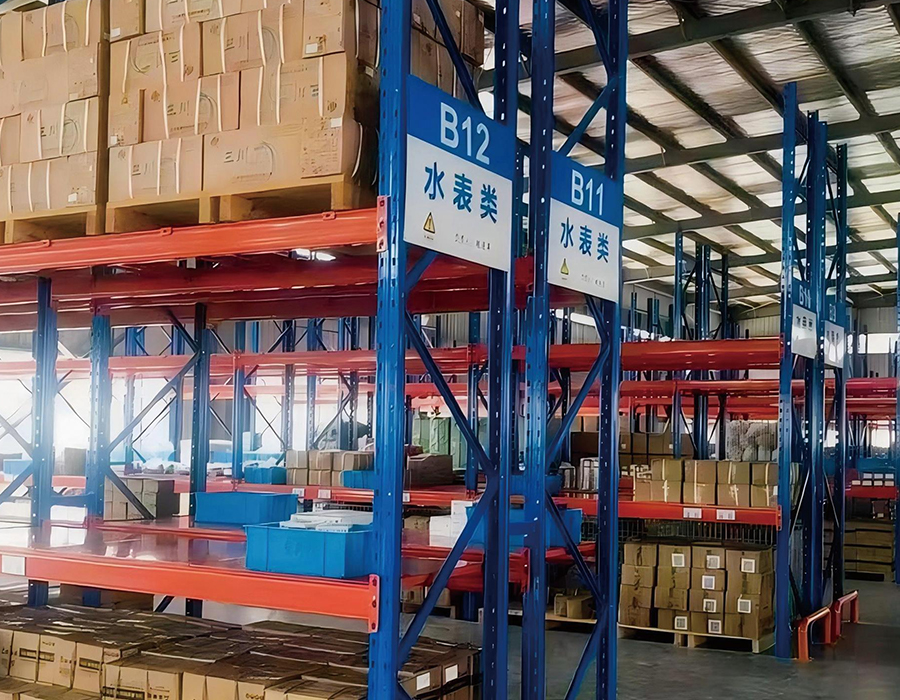

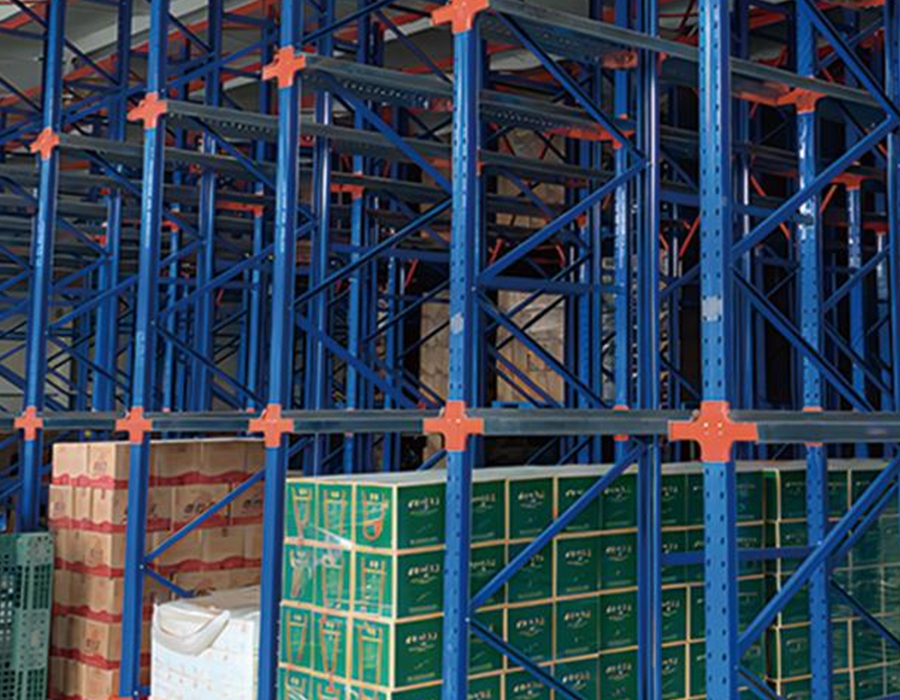

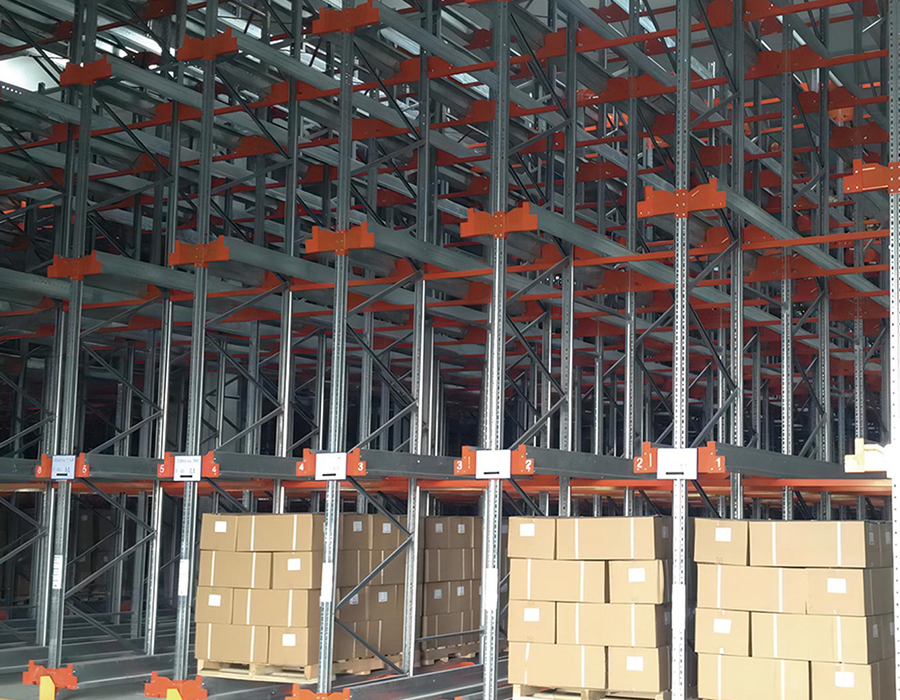

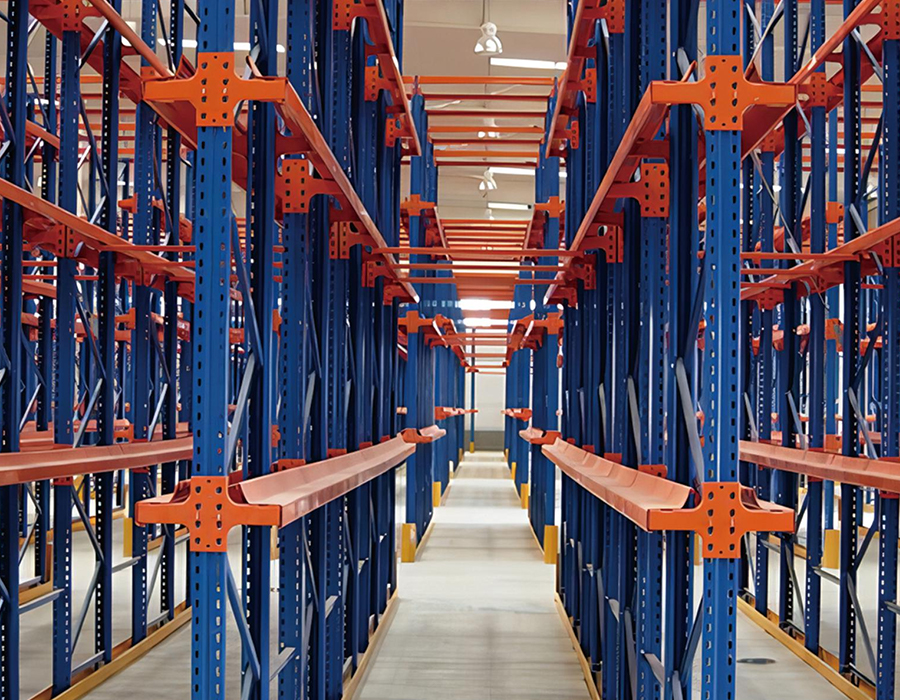

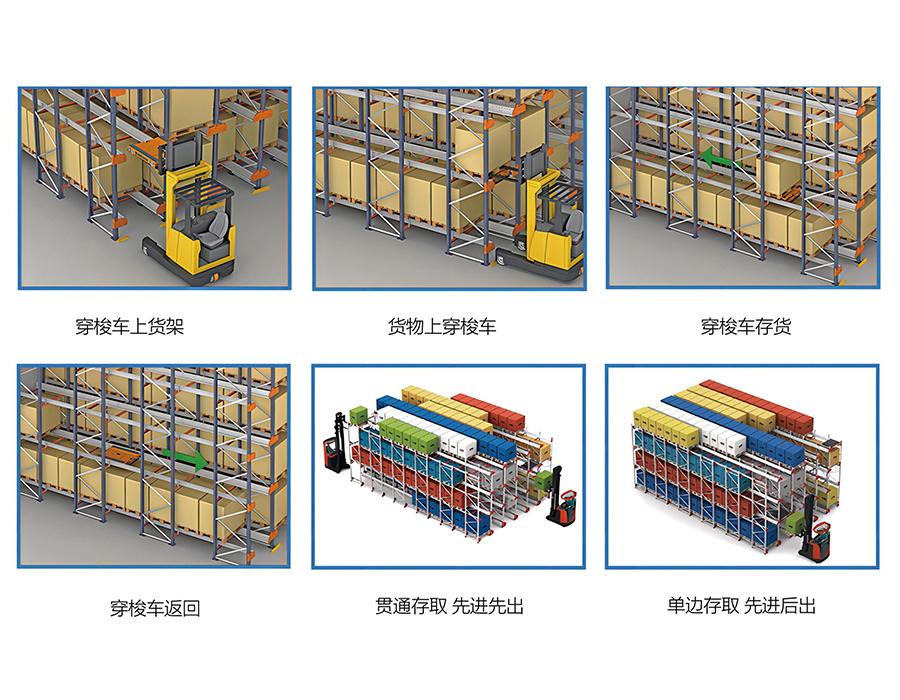

Giá đỡ pallet hạng nặng

Cách thước đo khung thẳng đứng và hình dạng hồ sơ xác định xếp hạng tải trong thế giới thực

Xếp hạng tải trọng được in trên bảng thông số kỹ thuật của giá đỡ pallet công nghiệp hạng nặng không phải là đặc tính vật liệu cố định - nó là giá trị được tính toán bắt nguồn từ sự tương tác giữa cấp thép, độ dày tiết diện (thước đo), hình học biên dạng và chiều cao cột không giằng. Hai giá đỡ có loại thép giống nhau và công suất quy định có thể hoạt động rất khác nhau khi chịu tải nếu hình dạng thẳng đứng của chúng khác nhau. Sự khác biệt này rất quan trọng khi đánh giá báo giá của nhà cung cấp chỉ liệt kê số lượng công suất mà không chỉ định mặt cắt ngang.

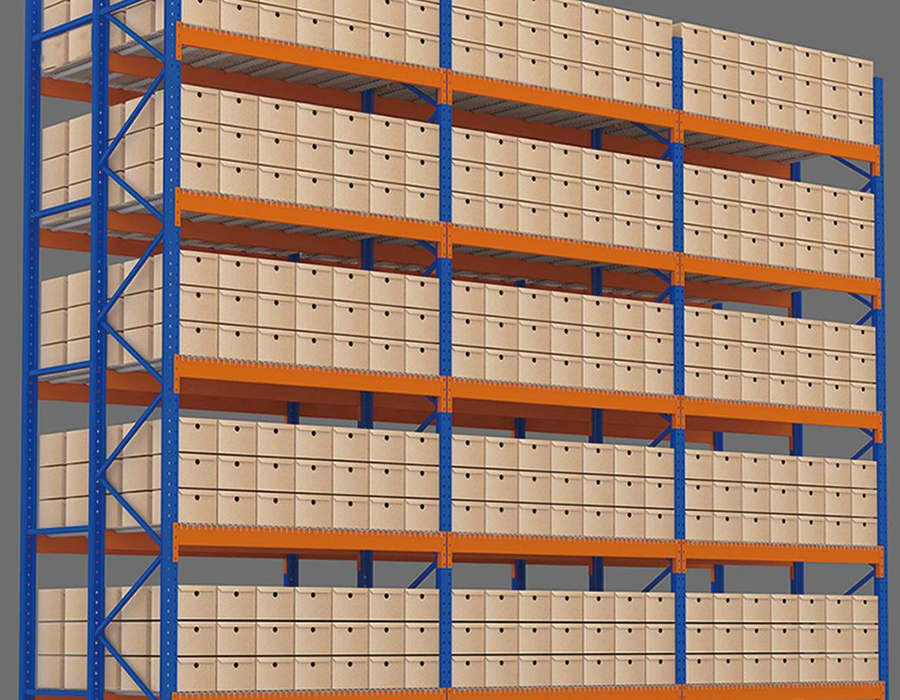

Cấu hình cột thẳng đứng trong hệ thống kệ pallet hạng nặng s thường được tạo thành dạng cuộn thành các phần mở hoặc nửa kín - phổ biến nhất là các cấu hình kênh C, phần chữ I và hình giọt nước hoặc cột hộp được sử dụng trong các ứng dụng bay cao. Kênh C mở tiết kiệm và chế tạo đơn giản nhưng có bán kính hồi chuyển quanh trục yếu thấp hơn, khiến chúng dễ bị oằn ngang khi bị nén dọc trục khi chiều cao tăng lên. Các cột hộp kín hoặc nửa kín phân phối vật liệu xa hơn khỏi trục trung tính theo cả hai hướng, cải thiện đáng kể khả năng chống mất ổn định - đó là lý do tại sao hầu như tất cả các giá đỡ trên 10 mét đều sử dụng các cấu hình hộp hoặc tường kín có thành dày.

Giảm thước đo là một phương pháp cắt giảm chi phí phổ biến, khó phát hiện nếu không đo lường. Một chiều thẳng đứng danh nghĩa 2,0mm được tạo ra ở độ dày thực tế 1,7mm sẽ mất khoảng 15% diện tích mặt cắt ngang của nó và phần mômen quán tính của nó lớn hơn một cách không tương xứng. Kết quả thực tế là một giá đỡ đáp ứng được khả năng chịu tải đã nêu trong các điều kiện thử nghiệm lý tưởng trong phòng thí nghiệm nhưng đã giảm giới hạn an toàn dưới tải lệch tâm trong thế giới thực, lực va đập hoặc lực động từ hoạt động của xe nâng. Người mua nên chỉ định dung sai thước đo tối thiểu trong hợp đồng mua sắm và yêu cầu chứng chỉ vật liệu cùng với báo cáo kiểm tra kích thước.

Logic kỹ thuật đằng sau giới hạn độ lệch chùm tia trong các ứng dụng hạng nặng

Độ lệch của chùm tia trong giá đỡ pallet chứa hàng không chỉ đơn thuần là vấn đề thẩm mỹ — nó là tín hiệu cấu trúc có ý nghĩa trực tiếp đến việc phân phối lại tải và tính toàn vẹn của đầu nối. Các tiêu chuẩn ngành, bao gồm mã giá đỡ FEM 10.2.02 và GB/T 25820 của Trung Quốc, chỉ định rằng độ lệch của chùm tia ngang dưới tải trọng định mức tối đa không được vượt quá span/200 như một giới hạn về khả năng sử dụng. Đối với nhịp dầm tiêu chuẩn 2.700mm, điều này tương đương với độ lệch giữa nhịp tối đa là 13,5mm. Vượt quá giới hạn này không đảm bảo sẽ bị hỏng ngay lập tức nhưng nó cho thấy chùm tia đang hoạt động ở rìa của đường bao thiết kế của nó.

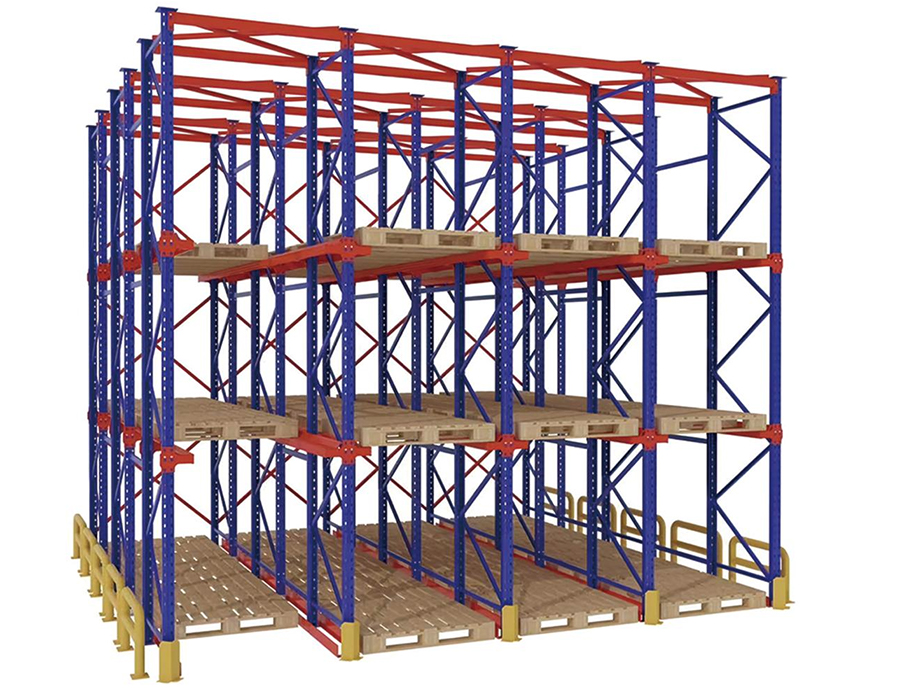

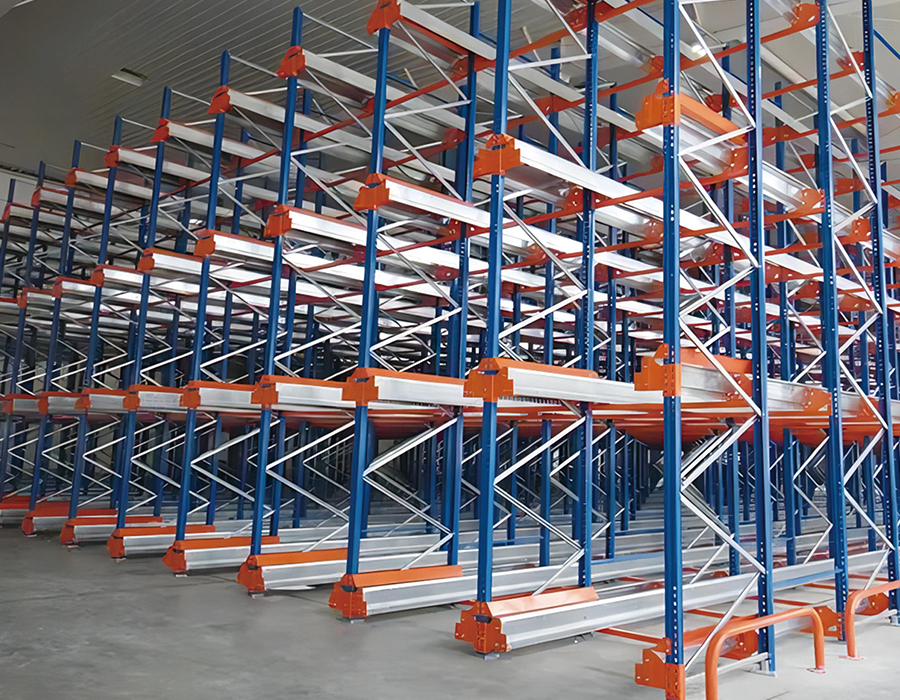

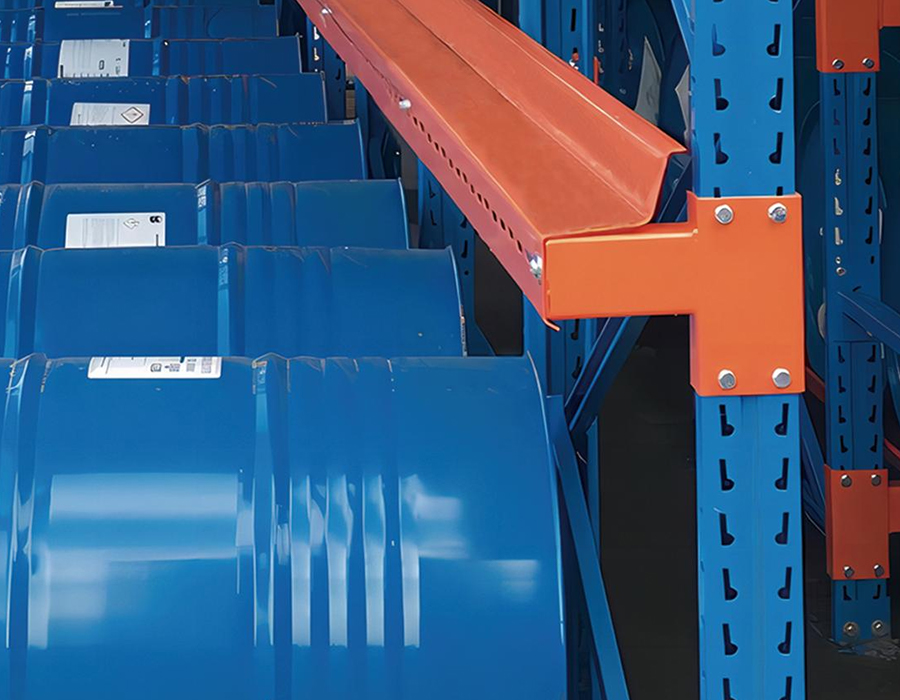

Điều gì xảy ra về mặt cấu trúc khi dầm lệch quá mức thường bị hiểu lầm. Rủi ro chính không phải là gãy dầm mà là sự lỏng dần dần của đầu nối từ dầm tới phương thẳng đứng trong các chu kỳ tải và dỡ tải lặp đi lặp lại. Hầu hết các hệ thống giá đỡ pallet hạng nặng đều sử dụng đầu nối khóa an toàn móc vào trong đó tab dầm gắn vào một khe đục lỗ trên cột thẳng đứng. Khi các dầm bị lệch và phục hồi liên tục khi đặt pallet động, đầu nối sẽ chịu chuyển động vi mô tại điểm tiếp xúc. Theo thời gian, hoạt động này sẽ làm cứng thép ở đầu móc, cuối cùng gây ra hiện tượng nứt tab hoặc biến dạng khe làm giảm lực cản kéo đầu nối xuống thấp hơn nhiều so với giá trị định mức của nó.

Phương pháp khắc phục không phải lúc nào cũng là tăng độ sâu chùm tia. Đôi khi, giải pháp hiệu quả hơn là giảm chiều rộng nhịp - việc tăng nhịp từ 2.700mm lên 2.400mm giúp giảm đáng kể mômen uốn và độ võng tối đa mà không làm tăng trọng lượng thép tương ứng. của chúng tôi kệ pallet công nghiệp nặng được thiết kế với tỷ lệ nhịp và chiều sâu được xác minh dựa trên các tính toán độ võng thực tế chứ không chỉ các bảng tải trọng tĩnh, đảm bảo duy trì tính toàn vẹn của đầu nối lâu dài trong toàn bộ thời gian sử dụng của hệ thống.

Phần nhô ra của pallet và ảnh hưởng của nó đến việc phân phối tải trọng dầm

Tính toán tải trọng giá đỡ pallet tiêu chuẩn giả định rằng tải trọng pallet được tập trung vào các dầm với pallet được đỡ hoàn toàn giữa hai thanh ray. Trong thực tế, các pallet thường nhô ra khỏi mặt dầm, nằm không đối xứng giữa các đường ray hoặc được đặt với các thanh dọc chạy song song với dầm thay vì vuông góc. Mỗi sai lệch này tạo ra độ lệch tâm tải mà bảng công suất tiêu chuẩn không tính đến, tuy nhiên chúng vẫn xảy ra thường xuyên ở các kho có sản lượng cao.

Khi một pallet nhô ra khỏi mặt dầm phía trước 100–150mm - phổ biến với các pallet GMA trên chiều rộng khoang hẹp hơn - điểm tải hiệu quả sẽ dịch chuyển về phía trước của mặt phẳng khung thẳng đứng. Điều này tạo ra một mô men nghiêng trên dầm trước mà đầu nối phải chống lại ngoài tải trọng cắt thẳng đứng của nó. Nhu cầu kết hợp có thể vượt quá khả năng chống kéo ra định mức của đầu nối ở mức tải thấp hơn nhiều so với sức chứa pallet đã nêu của dầm. Hiệu ứng tương tự xảy ra khi các pallet được đặt với các thanh dọc song song với dầm, tạo ra hai tải trọng tập trung thay vì tiếp xúc bề mặt phân bố trên toàn bộ đế pallet.

Một biện pháp giảm nhẹ thực tế được sử dụng trong các hệ thống giá đỡ pallet hạng nặng xử lý các pallet không đều là lắp đặt các thanh đỡ pallet - các thanh ngang được đặt vuông góc với các dầm tại điểm giữa của khoang. Các thanh này cung cấp điểm tiếp xúc thứ ba cho pallet, chuyển tải điểm thành tải phân tán và giảm độ lệch của chùm tia tới 40% cho cùng trọng lượng pallet. Chúng cũng ngăn không cho các pallet rơi xuống giữa các dầm trong trường hợp đầu nối dầm bị hỏng, bổ sung thêm chức năng an toàn thứ cấp có ý nghĩa.

So sánh độ rộng khung thẳng đứng: Khi khung sâu hơn đáng giá

Độ sâu khung thẳng đứng - kích thước được đo từ trước ra sau giữa hai cột thẳng đứng tạo thành khung - thường được chỉ định ở mức tối thiểu cần thiết để hỗ trợ tải trọng đã khai báo, đối với giá đỡ chọn lọc sâu đơn tiêu chuẩn thường là 800mm hoặc 1.000mm. Tuy nhiên, độ sâu khung có ảnh hưởng trực tiếp và đáng kể đến độ ổn định của hệ thống giá đỡ trước lực lật và việc chọn độ sâu tối thiểu trong tất cả các ứng dụng là một sự tiết kiệm sai lầm trong môi trường chịu tải nặng.

Trong các hệ thống giá đỡ pallet hạng nặng trên 10 mét, tỷ lệ độ mảnh của giá đỡ thẳng đứng - chiều cao chia cho bán kính hồi chuyển tối thiểu - trở thành thông số thiết kế chi phối thay vì chỉ tải trọng trục. Các khung sâu hơn vốn đã giằng cột thẳng đứng ở khoảng cách ngang dài hơn so với đường tâm cột, giúp tăng bán kính hồi chuyển hiệu quả của cụm khung và tăng tải trọng uốn tới hạn. Đây là lý do tại sao chi phí vật liệu bổ sung của khung 1.000mm hoặc 1.200mm thường được điều chỉnh bằng cách giảm trọng lượng phần thẳng đứng cần thiết để bù đắp một phần chi phí bổ sung của các thanh giằng chéo rộng hơn.

Đặc điểm kỹ thuật của bu lông neo: Tại sao sức mạnh kéo ra lại quan trọng hơn sức mạnh cắt

Hầu hết nhân viên kho hàng và thậm chí nhiều nhóm mua sắm đều cho rằng bu lông neo giá chủ yếu chống lại lực cắt ngang - lực đẩy ngang do tác động của xe nâng hoặc hoạt động địa chấn. Trong thực tế, trường hợp tải trọng điều chỉnh đối với các neo ở đế giá đỡ trong hầu hết các cấu hình giá đỡ pallet hạng nặng là lực kéo kéo theo chiều dọc chứ không phải lực cắt ngang. Hiểu điều này sẽ đảo ngược logic về cách chỉ định và kiểm tra các neo.

Cơ chế này rất đơn giản: khi khung giá phải chịu mômen lật - cho dù do tải trọng pallet lệch tâm, tác động của xe nâng ở độ cao hoặc gia tốc địa chấn ngang - tấm đế ở phía căng của khung sẽ nâng lên thay vì trượt. Bu lông neo ở phía đó phải chịu được toàn bộ lực nâng khi căng. Đối với giá đỡ hạng nặng cao 10m được tải tới 4.000 kg mỗi tầng trên 5 tầng, lực nâng tính toán tại neo căng dưới tác động thiết kế có thể vượt quá 15–20 kN. Neo mở rộng M12 tiêu chuẩn trong bê tông tiêu chuẩn đạt được khả năng kéo ra chỉ 8–12 kN tùy thuộc vào độ sâu chôn và cấp bê tông — thấp hơn nhiều so với nhu cầu.

Cách tiếp cận thông số kỹ thuật chính xác bao gồm ba thông số đã được xác minh: cường độ nén của bê tông tại vị trí lắp đặt (tối thiểu là C25 cho hầu hết các ứng dụng nặng), độ sâu nhúng của neo (không chỉ chiều dài bu lông - khả năng nhúng hiệu quả sau khi tính đến độ dày của tấm đế và bất kỳ vữa san lấp nào) và khoảng cách cạnh từ mối nối hoặc cạnh bê tông gần nhất. Kết quả thử nghiệm kéo ra từ các neo thử nghiệm được lắp đặt tại chỗ là phương pháp xác minh đáng tin cậy nhất và cần được yêu cầu đối với bất kỳ dự án nào mà nhu cầu nâng được tính toán đạt hơn 60% khả năng kéo ra trong danh mục của neo.

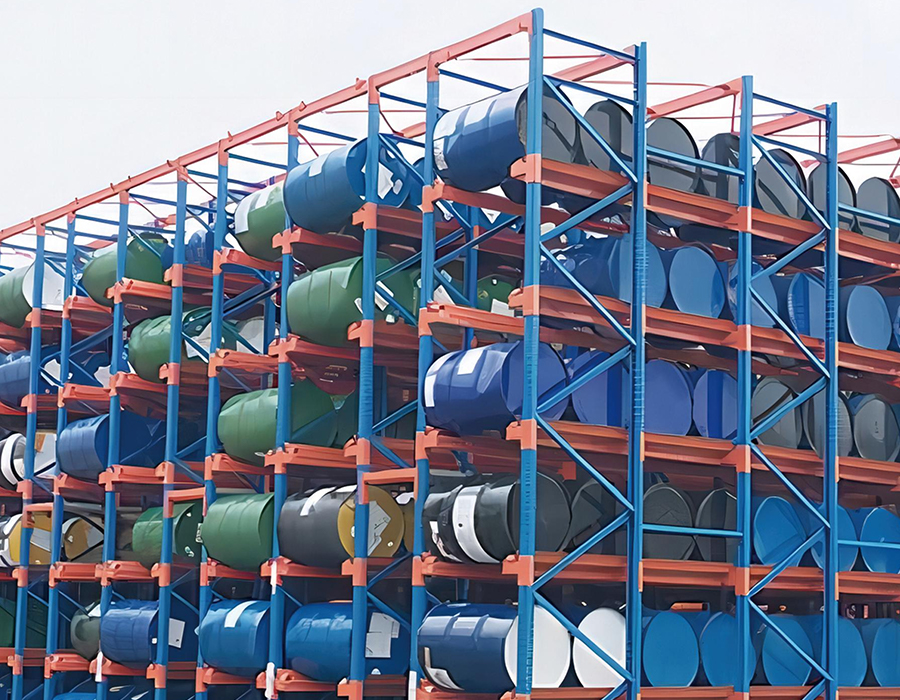

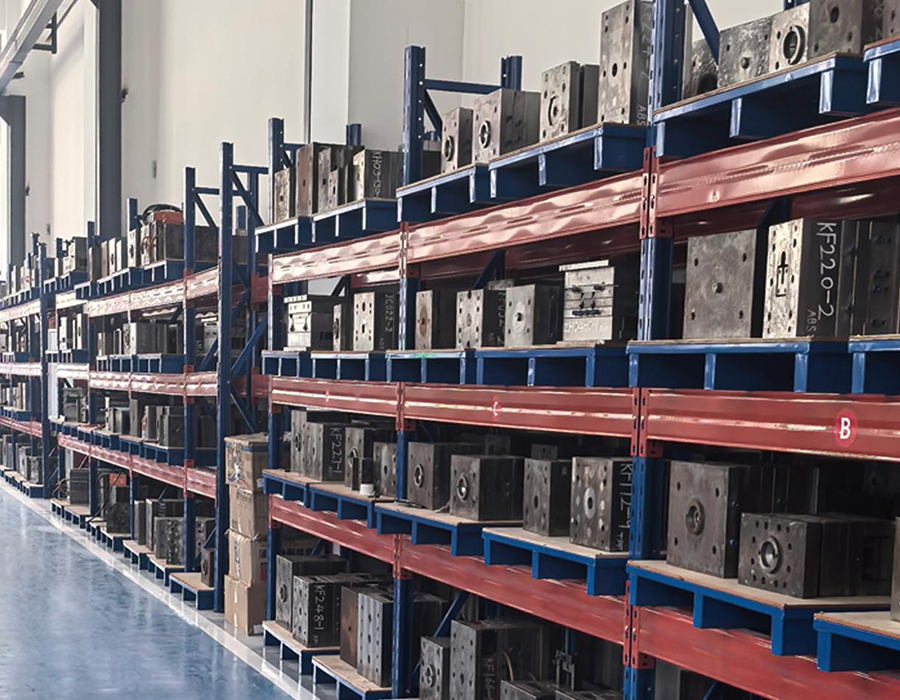

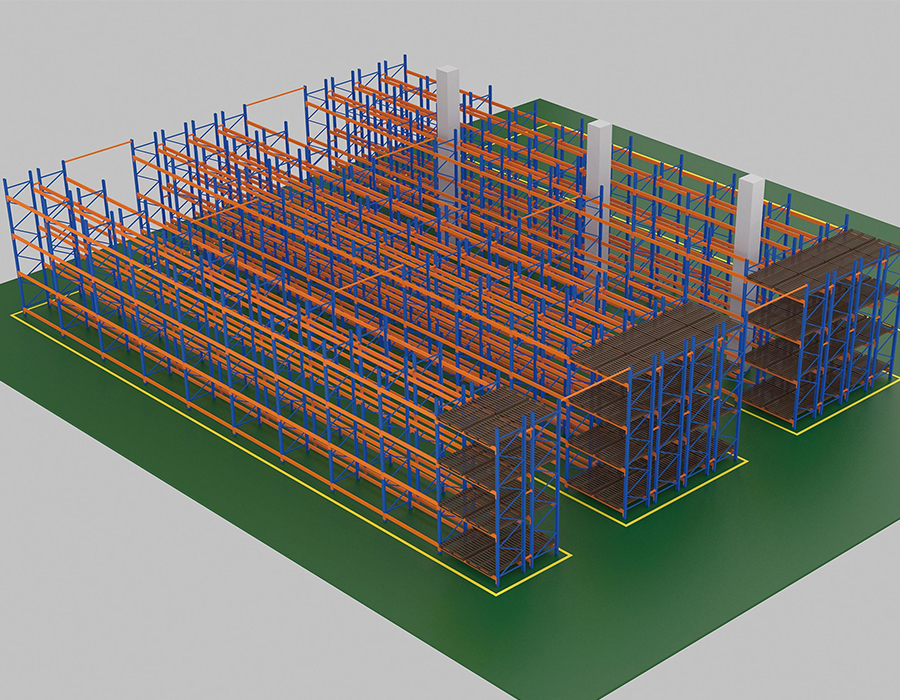

Thông số kỹ thuật chiều rộng lối đi tương tác như thế nào với độ ổn định của giá đỡ và lựa chọn xe nâng

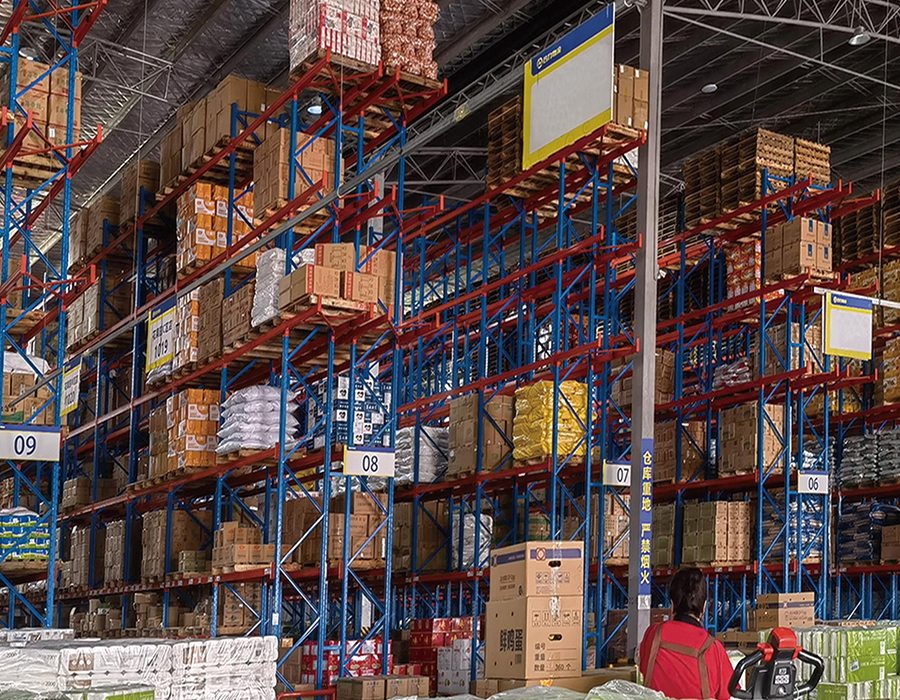

Chiều rộng lối đi trong một kệ pallet công nghiệp nặng Bố cục không chỉ đơn giản là một quyết định quản lý lưu lượng — nó là một ràng buộc kỹ thuật hệ thống đồng thời xác định loại xe nâng, chiều cao giá đỡ tối đa, tốc độ thông lượng và tổng mật độ lưu trữ. Các biến này được kết hợp chặt chẽ và việc tối ưu hóa một biến mà không lập mô hình các biến khác sẽ tạo ra kết quả dưới mức tối ưu và rất tốn kém để sửa sau khi cài đặt.

Ba loại lối đi chính đều tạo ra một tập hợp các ràng buộc xếp tầng riêng biệt:

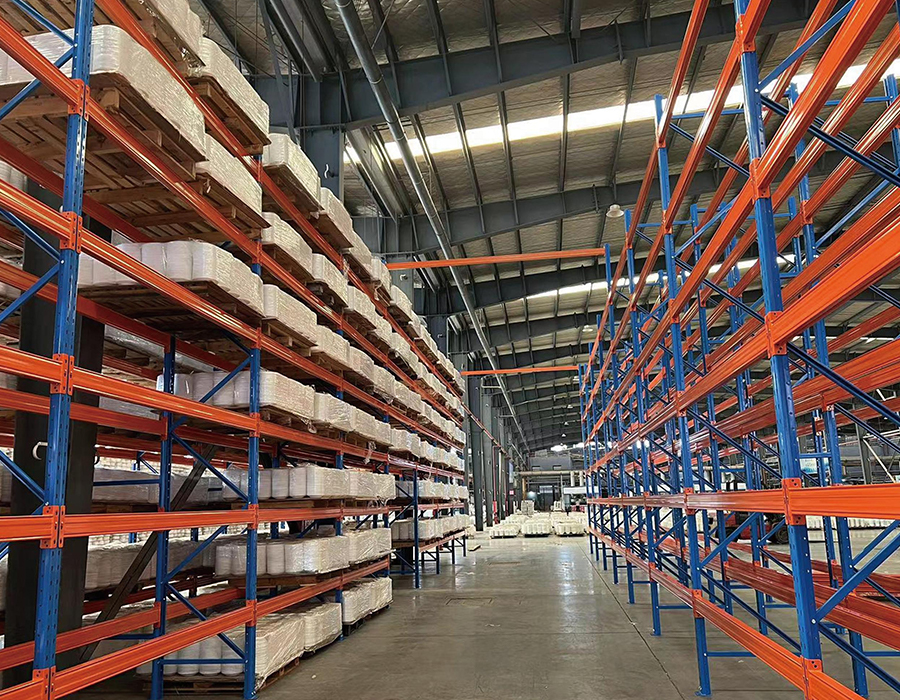

• Lối đi rộng (3.500mm): Chứa xe nâng đối trọng với bán kính quay tiêu chuẩn. Chiều cao giá đỡ thực tế tối đa được giới hạn ở khoảng 7–8m bởi chiều cao cột nâng và tầm nhìn ở độ cao. Mật độ lưu trữ thấp nhất trong ba cấu hình, nhưng tính linh hoạt về thông lượng là cao nhất — bất kỳ xe nâng nào trong đội xe đều có thể hoạt động ở bất kỳ lối đi nào và không cần đào tạo chuyên môn hoặc phương tiện.

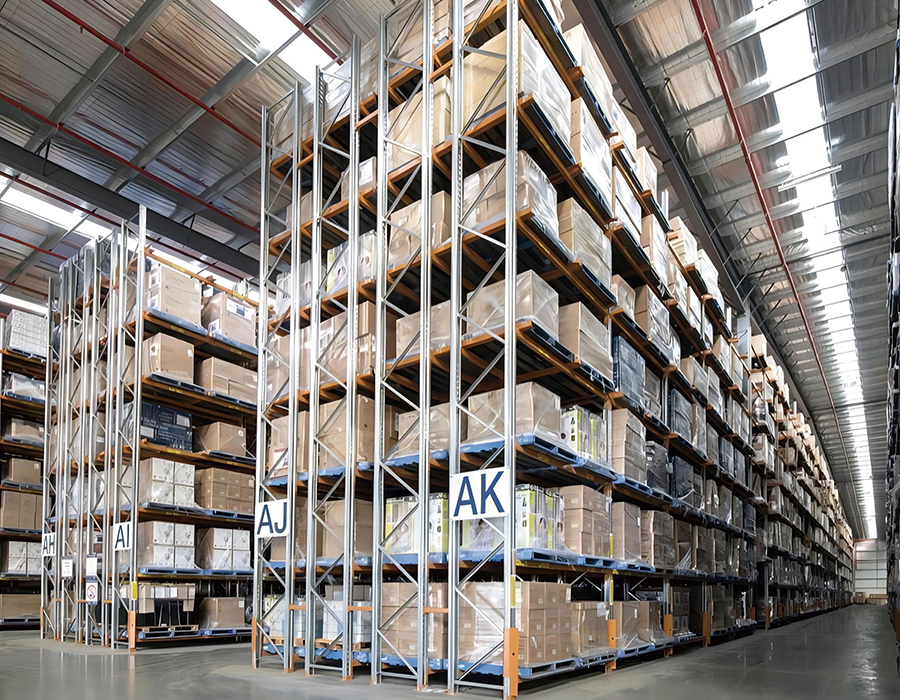

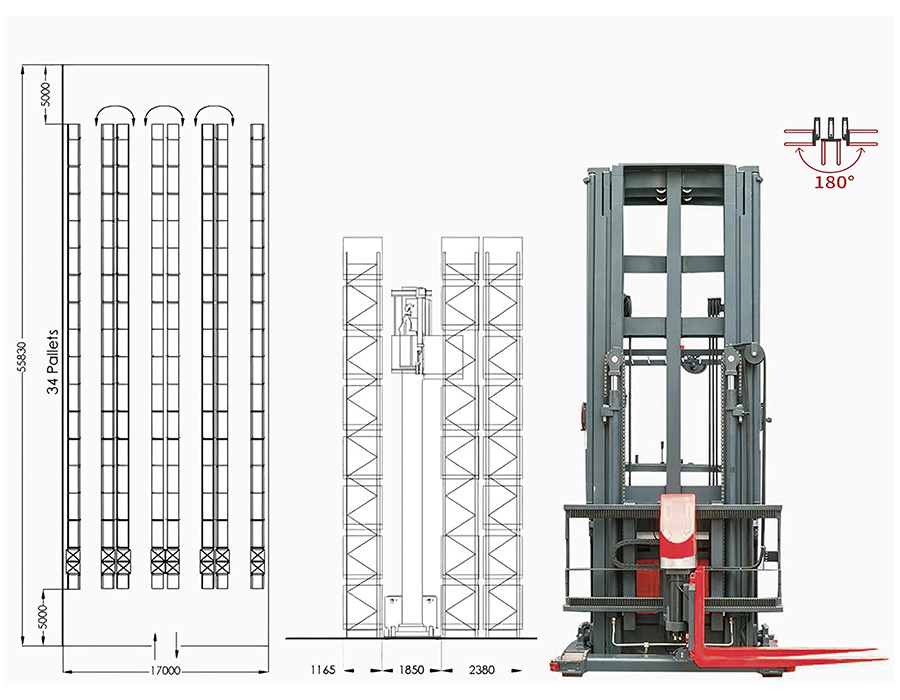

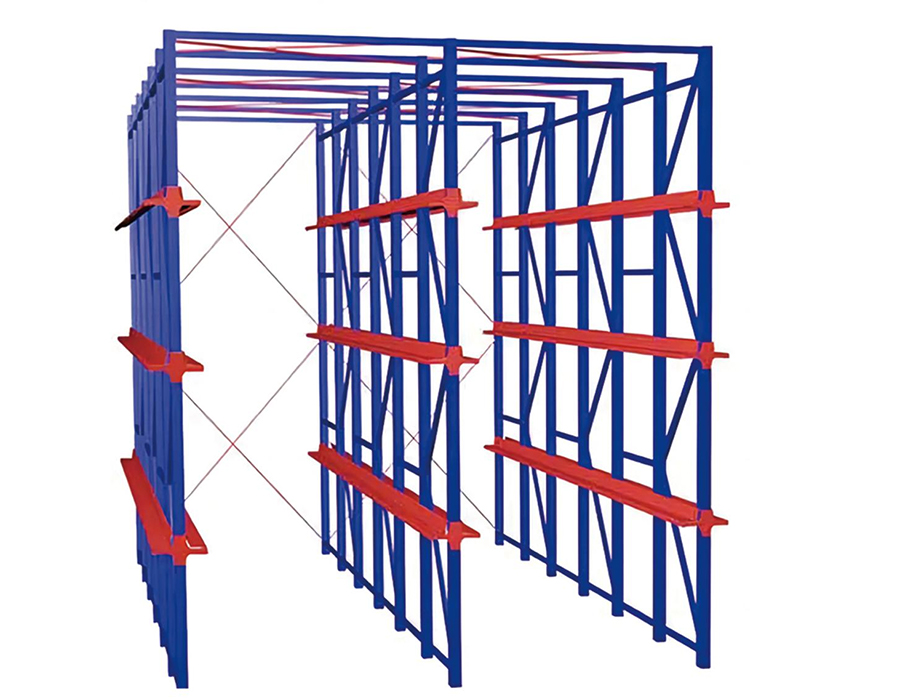

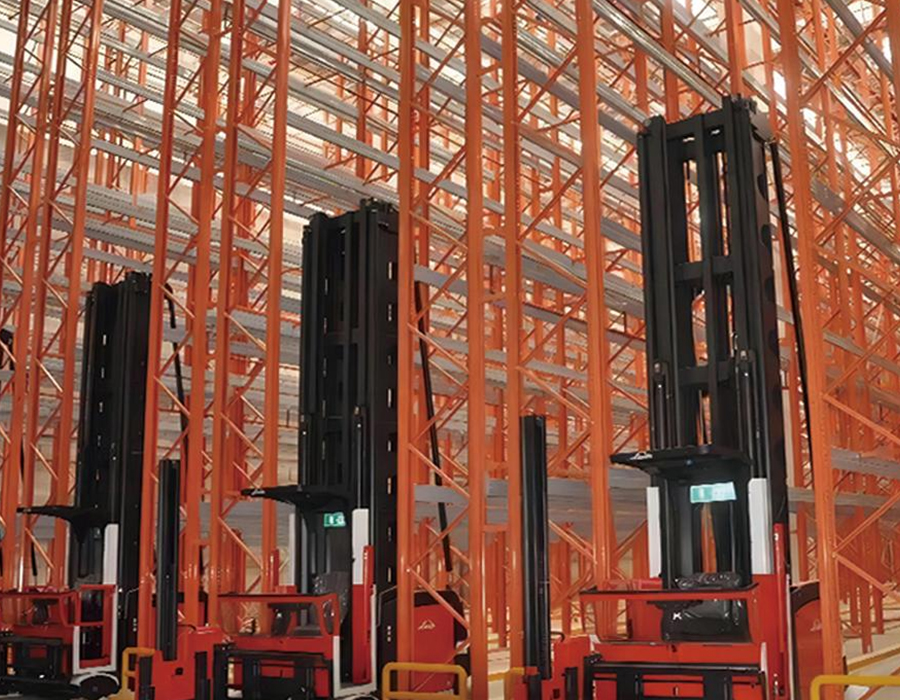

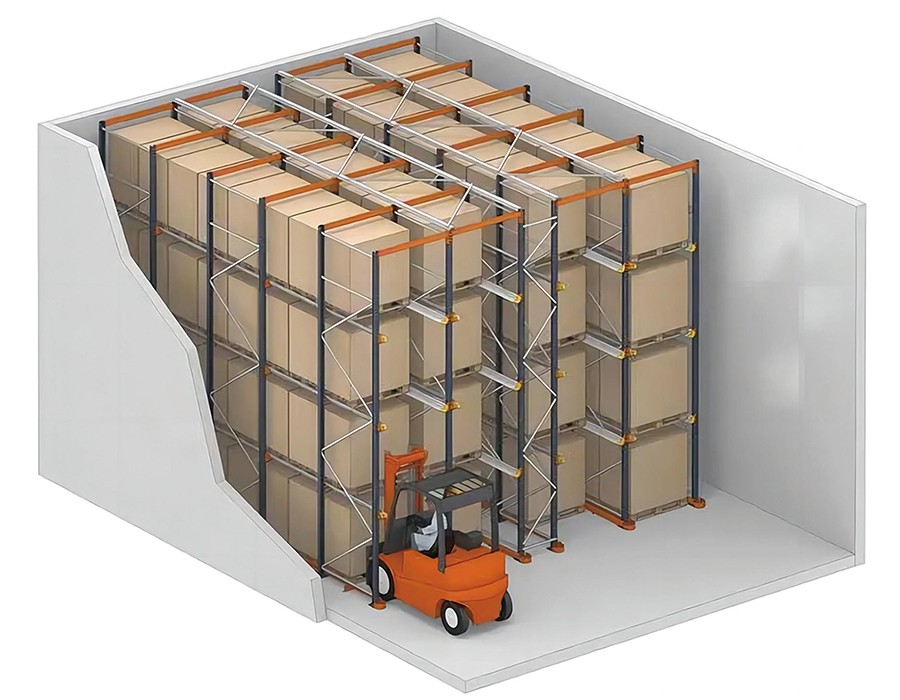

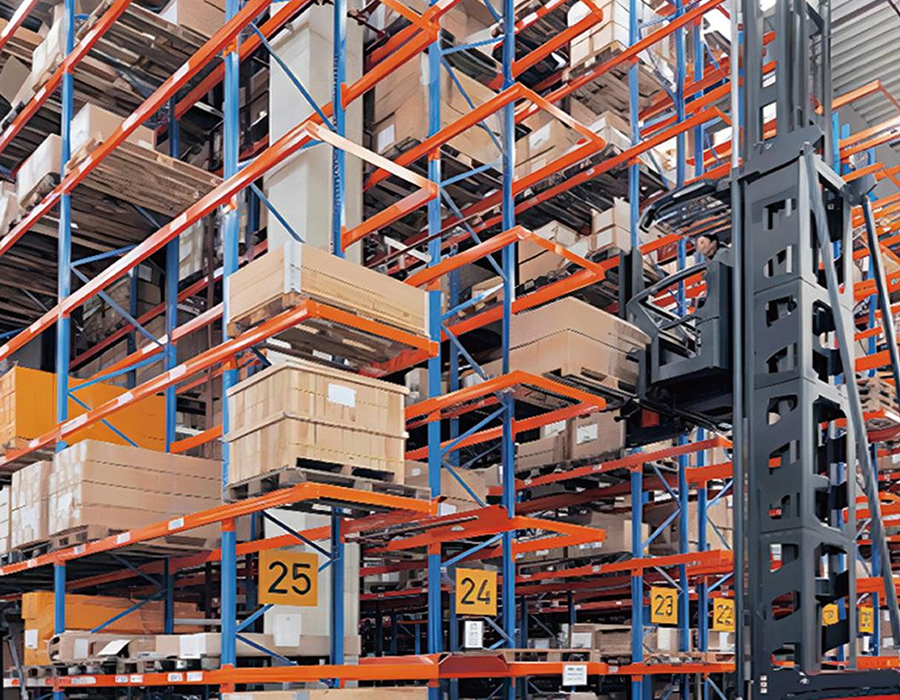

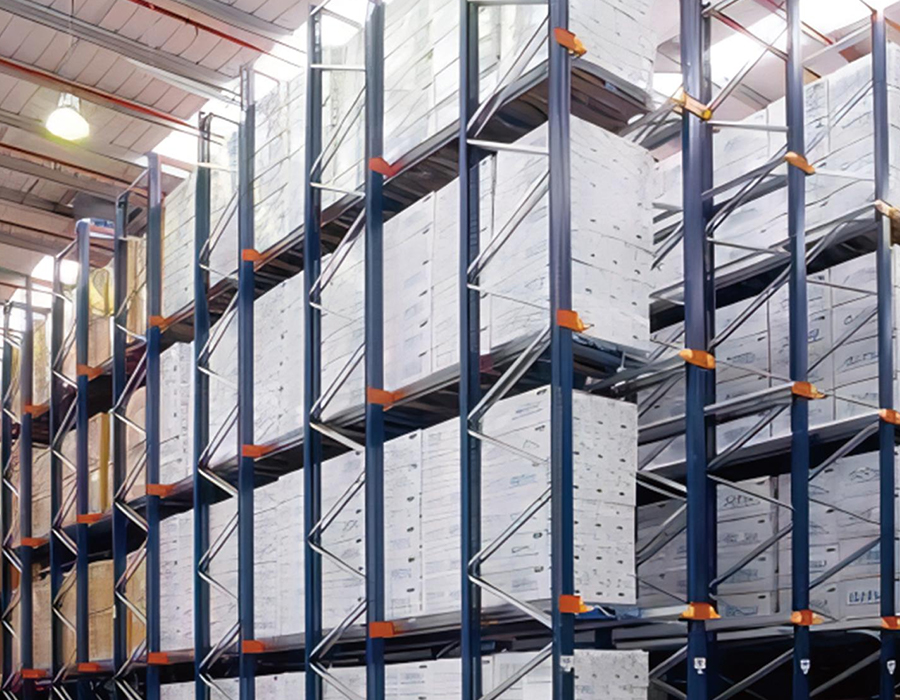

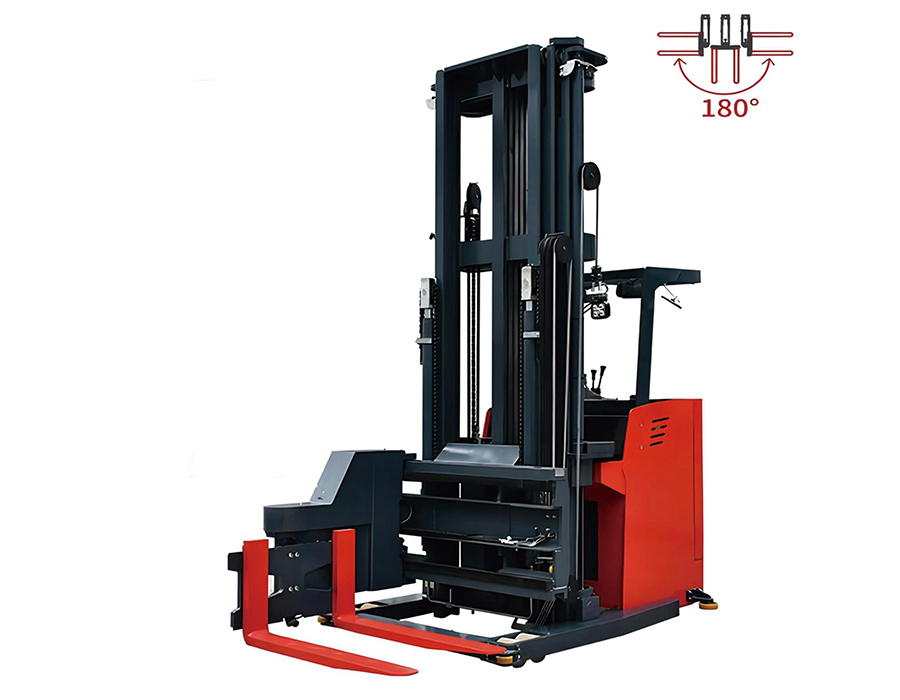

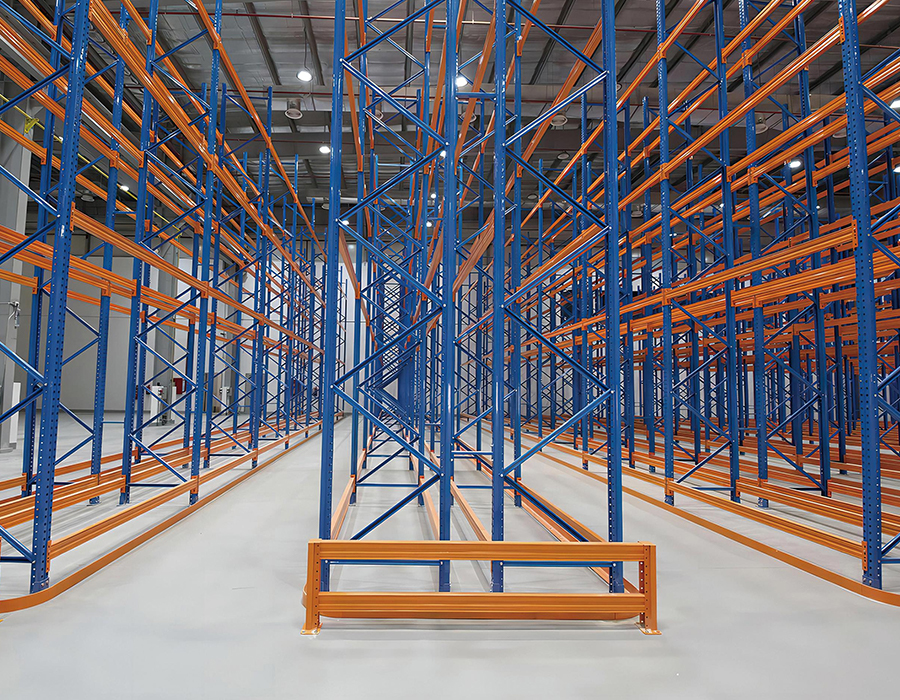

• Lối đi hẹp (1.800–2.200mm): Yêu cầu xe tải có lối đi rất hẹp (VNA) được dẫn hướng bằng dây hoặc dẫn hướng bằng ray hoạt động với người điều khiển được nâng cao dọc theo tải trọng. Những chiếc xe tải này có thể đạt chiều cao 14m và đạt mật độ lưu trữ cao hơn 40–50% so với bố trí lối đi rộng. Tuy nhiên, xe tải của VNA chỉ có một mục đích duy nhất - chúng không thể được sử dụng để tiếp nhận hoặc điều động các hoạt động bên ngoài lối đi giá đỡ, cần có một đội xe đối trọng hoặc xe nâng riêng biệt cho các khu vực dàn dựng.
• Lối đi xe nâng (2.700–3.200mm): Cấu hình phổ biến nhất trong các hệ thống kệ pallet hạng nặng hiện đại, cân bằng mật độ và tính linh hoạt. Xe Reach Truck mở rộng càng nâng mà không cần di chuyển thân xe, cho phép vận hành ở lối đi hẹp hơn so với máy đối trọng trong khi đạt đến độ cao 10–11m. Ràng buộc quan trọng là chiều rộng lối đi tối thiểu để đặt pallet 90 độ - điều này dành riêng cho từng kiểu xe tải và hướng pallet và phải được xác minh dựa trên thông số kỹ thuật chính xác của xe tải chứ không phải bảng chung.

Tại Huijian, quy trình kỹ thuật bố trí của chúng tôi bắt đầu bằng thông số kỹ thuật của xe nâng thay vì kết thúc bằng nó. Thiết kế hệ thống giá đỡ trước rồi chọn xe nâng cho phù hợp là một lỗi trình tự phổ biến buộc phải thỏa hiệp về cả chiều rộng lối đi và chiều cao giá đỡ, làm giảm hiệu quả chung của nhà kho.

Chất lượng lớp phủ bề mặt trong môi trường chịu tải nặng: Vượt xa số lượng Micron

Độ dày lớp phủ bột là thông số kỹ thuật được trích dẫn phổ biến nhất khi so sánh chất lượng hoàn thiện bề mặt giữa các nhà cung cấp giá đỡ pallet công nghiệp nặng. Thông số kỹ thuật tiêu chuẩn về độ dày màng khô 60–80 micron được tham khảo rộng rãi và hầu hết các nhà sản xuất uy tín đều đáp ứng ngưỡng này. Tuy nhiên, chỉ riêng độ dày lớp phủ là yếu tố dự báo không đầy đủ về khả năng chống ăn mòn và tuổi thọ bám dính của lớp phủ trong môi trường công nghiệp thực tế - quy trình tiền xử lý trước khi phủ bột là biến số quan trọng hơn.

Trình tự tiền xử lý tiêu chuẩn cho thép giá đỡ công nghiệp bao gồm tẩy dầu mỡ, tẩy bề mặt hoặc phun bi để loại bỏ cặn nhà máy và rỉ sét, phốt phát để tạo ra lớp phủ chuyển đổi liên kết hóa học với bề mặt thép và rửa sạch thụ động cuối cùng trước khi phủ bột. Lớp phốt phát là nền tảng bám dính - nếu không có nó, lớp sơn tĩnh điện phủ lên thép trần hoặc thép được chuẩn bị không đầy đủ sẽ bong ra ở các cạnh cắt và vùng va chạm trong vòng 12–24 tháng trong môi trường ẩm ướt hoặc hoạt động hóa học, bất kể độ dày lớp phủ. Thử nghiệm phun muối theo tiêu chuẩn ISO 9227 ở mức tối thiểu 500 giờ là một chuẩn mực chất lượng có ý nghĩa; các nhà cung cấp phải có khả năng cung cấp các chứng chỉ thử nghiệm thay vì chỉ cung cấp các thông số kỹ thuật.

Đối với các ứng dụng kho lạnh nơi giá đỡ hoạt động ở nhiệt độ dưới -20°C, lớp phủ bột polyester tiêu chuẩn trở nên giòn và mất khả năng chống va đập. Lớp phủ lai epoxy-polyester hoặc mạ kẽm nhúng nóng là những thông số kỹ thuật thích hợp trong những môi trường này. Sự lựa chọn giữa chúng liên quan đến sự đánh đổi giữa chi phí và khả năng tiếp cận: mạ kẽm nhúng nóng mang lại khả năng chống ăn mòn lâu dài vượt trội và tồn tại trong hư hỏng cơ học mà không bị bong tróc, nhưng các phần mạ kẽm bị hư hỏng không thể sửa chữa tại hiện trường bằng sơn, trong khi các bộ phận được phủ hỗn hợp có thể được sửa chữa. Với sáu dây chuyền sản xuất và quy trình phủ nội bộ tại cơ sở rộng 58.000 mét vuông, chúng tôi duy trì quyền kiểm soát trực tiếp đối với chất lượng tiền xử lý ở mọi giai đoạn — điều mà các quy trình phủ ngoài theo hợp đồng không thể đảm bảo một cách đáng tin cậy.

Tải bảng thông báo: Yêu cầu pháp lý hay công cụ an toàn thực tế?

Bảng thông báo tải - các bảng gắn trên giá đỡ hiển thị tải trọng tối đa cho phép trên mỗi khoang, mỗi cấp dầm và trên mỗi khung thẳng đứng - được yêu cầu theo hầu hết các tiêu chuẩn giá đỡ công nghiệp quốc gia, bao gồm GB/T 25820 của Trung Quốc và EN 15635 của Châu Âu. Trên thực tế, chúng thường được coi là một hình thức tuân thủ hơn là một công cụ vận hành, điều này làm giảm đáng kể giá trị an toàn của chúng.

Thông báo tải trọng được chỉ định phù hợp cho hệ thống giá đỡ pallet hạng nặng phải truyền tải nhiều hơn một con số tổng công suất của khoang. Các thông báo tải hữu ích về mặt vận hành bao gồm các thông tin sau:

• Tải trọng tối đa trên mỗi cấp độ chùm tia (không chỉ trên mỗi khoang), vì người vận hành đưa ra quyết định về vị trí làm việc theo từng cấp độ chứ không phải theo từng khoang.
• Kích thước tải trọng đơn vị tối đa - đặc biệt là các giới hạn nhô ra của pallet và liệu công suất có thể giả định hai pallet trên mỗi cấp độ dầm hay một pallet quá khổ hay không.
• Khả năng chịu tải sàn tối thiểu trong khu vực để người quản lý vận hành có thể tham khảo chéo mọi thay đổi về tình trạng sàn theo thời gian.
• Nhà sản xuất hệ thống giá đỡ, ngày lắp đặt và tiêu chuẩn kỹ thuật mà hệ thống được thiết kế theo đó — thông tin quan trọng khi việc sửa chữa hoặc mở rộng hư hỏng được đánh giá nhiều năm sau khi lắp đặt.

Thử thách thực tế hơn là thông báo tải hàng chỉ có hiệu quả khi nhân viên đọc chúng hiểu được ý nghĩa của các con số trong bối cảnh hàng tồn kho thực tế của họ. Công suất 2.000 kg mỗi cấp dầm là một con số trừu tượng đối với người vận hành xe nâng trừ khi nó được chuyển thành số lượng pallet cụ thể và tham chiếu loại sản phẩm. Các cơ sở bổ sung thông báo tải tiêu chuẩn bằng thẻ tham chiếu dành riêng cho sản phẩm — ví dụ: "tối đa 2 pallet Sản phẩm A hoặc 1 pallet Sản phẩm B cho mỗi cấp" — báo cáo một cách có ý nghĩa sự tuân thủ của nhà điều hành với giới hạn tải so với những cơ sở chỉ đăng thông báo tiêu chuẩn kỹ thuật.
