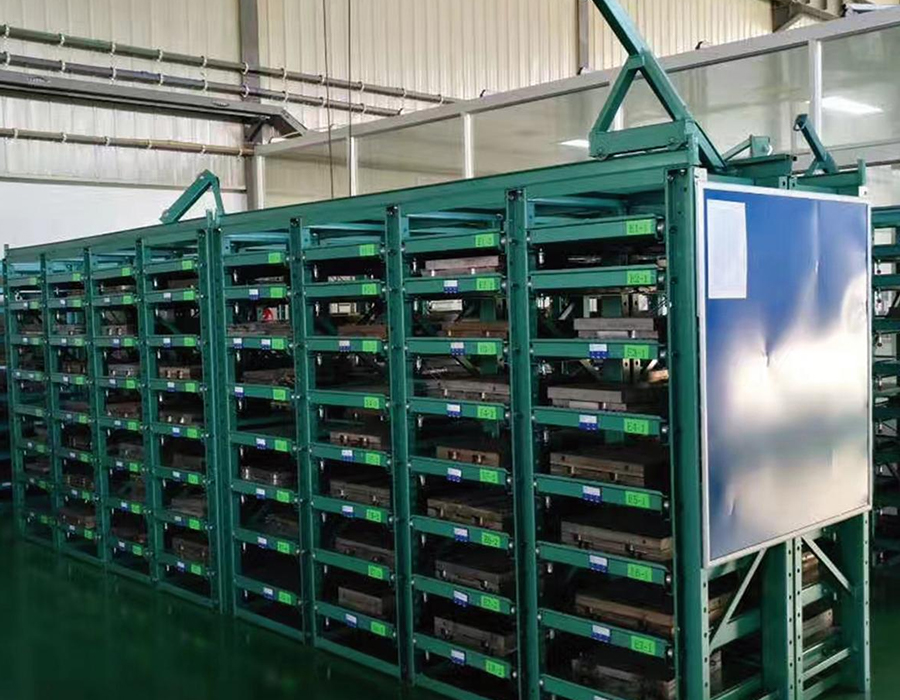

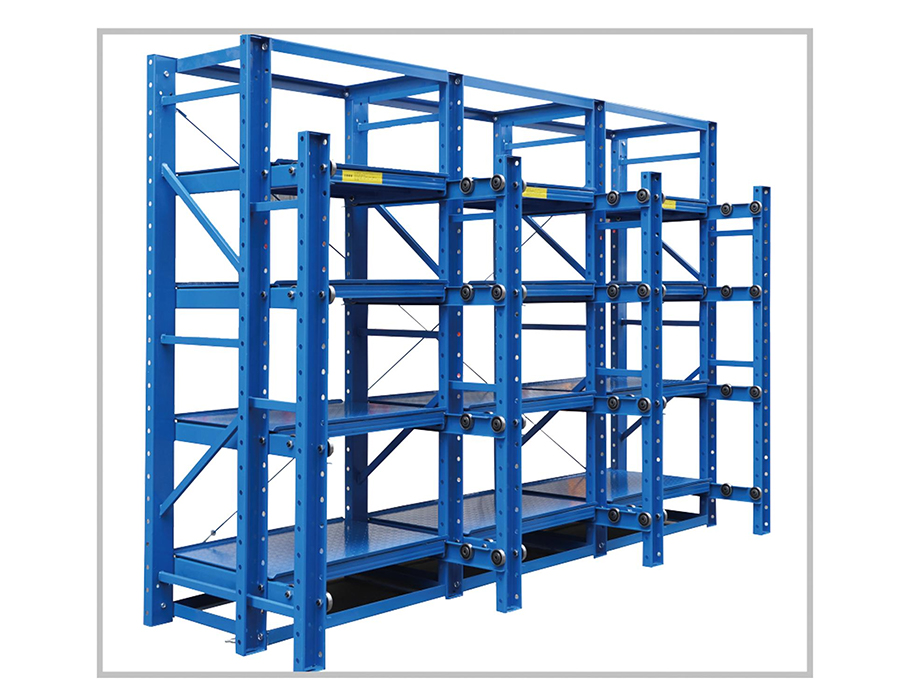

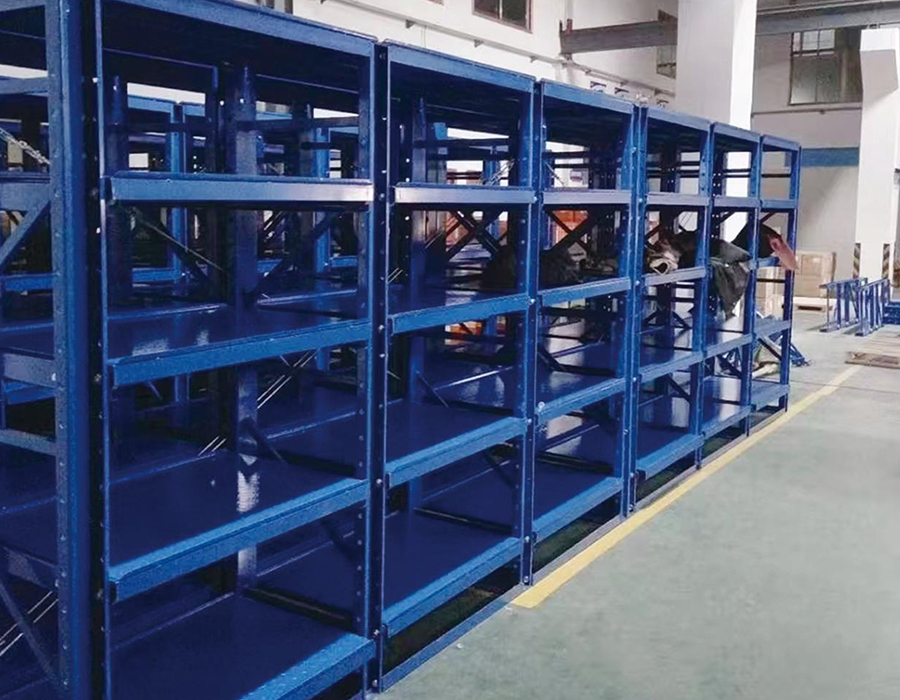

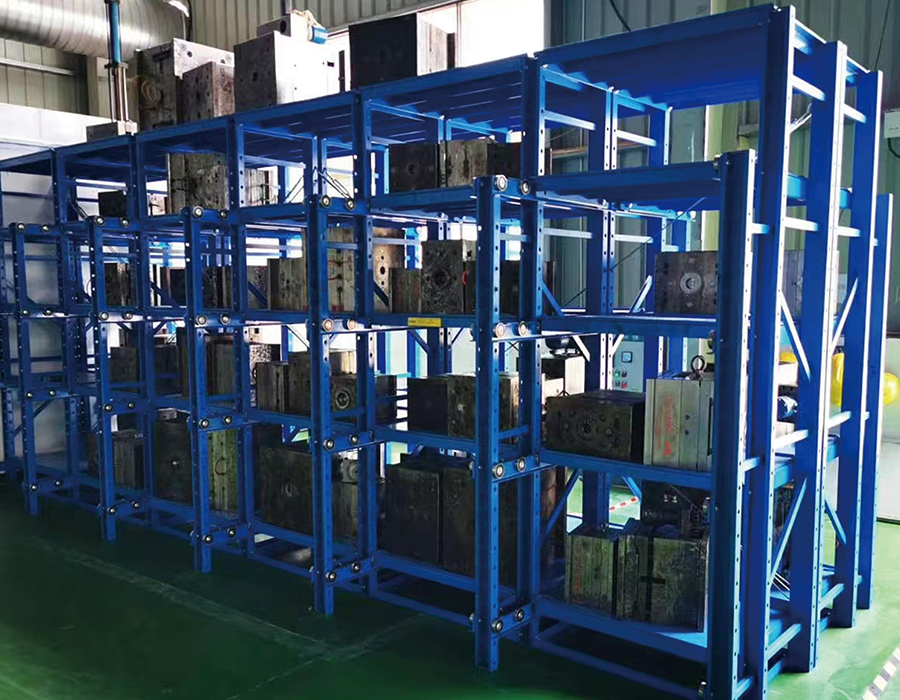

Giá đỡ khuôn kiểu ngăn kéo là hệ thống lưu trữ được thiết kế có mục đích để lưu trữ, phân loại và truy xuất dụng cụ công nghiệp có tổ chức, có sẵn ở cấu hình bán mở và mở hoàn toàn để phù hợp với các kích thước, trọng lượng và tần suất truy cập khuôn khác nhau trên nhiều môi trường sản xuất.

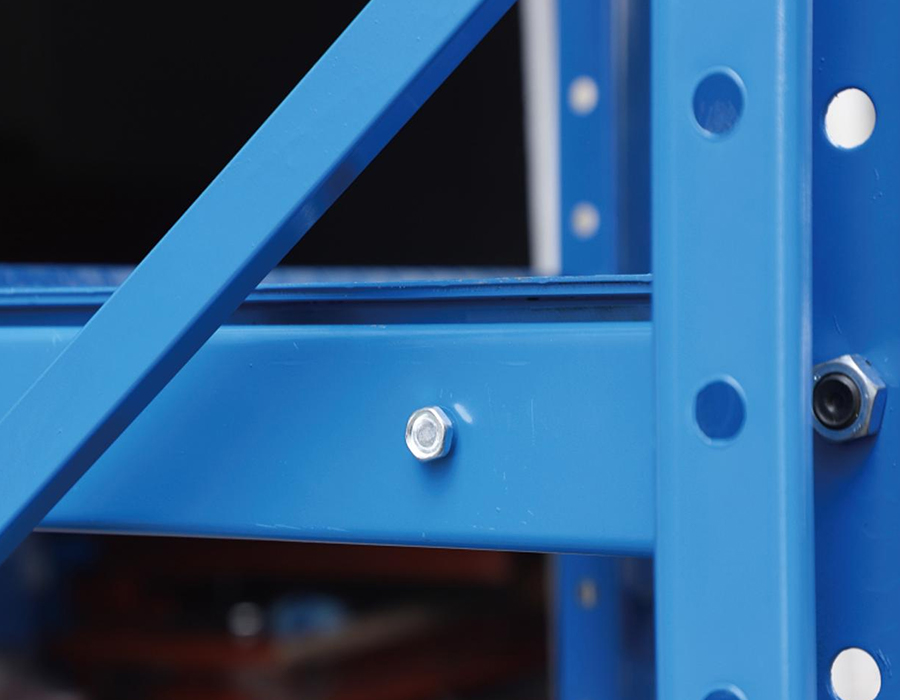

Cấu trúc chính bao gồm thép kênh cường độ cao hoặc thép cán nguội và dầm ngang, với các ngăn kéo được gắn trượt chính xác để vận hành trơn tru, dễ dàng. Mỗi ngăn kéo đều được trang bị khóa an toàn định vị và vít giữ chống rơi nhằm duy trì sự ổn định của khuôn trong quá trình bảo quản và ngăn ngừa hư hỏng do dịch chuyển ngoài ý muốn.

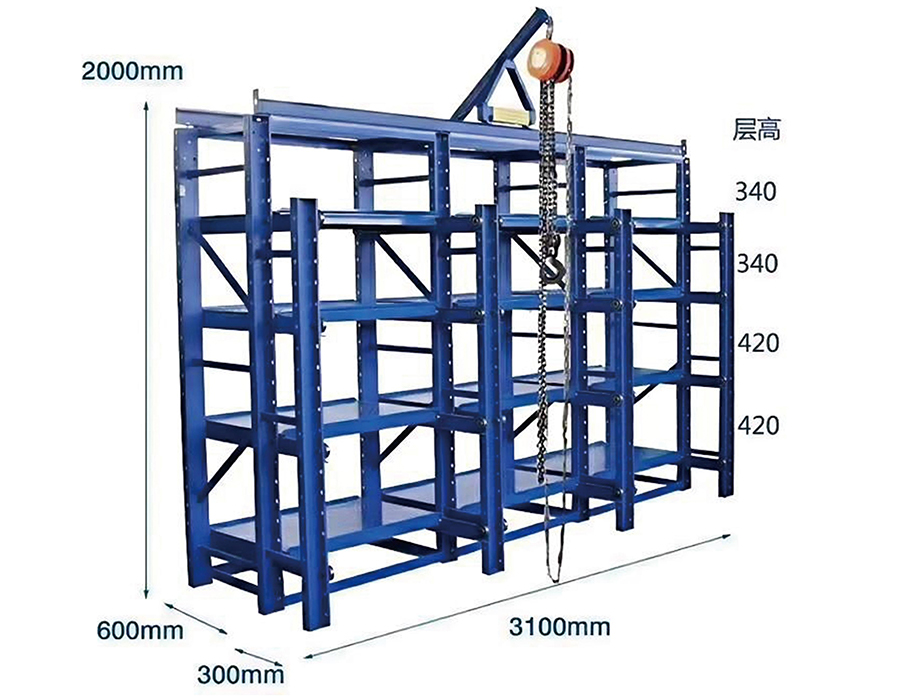

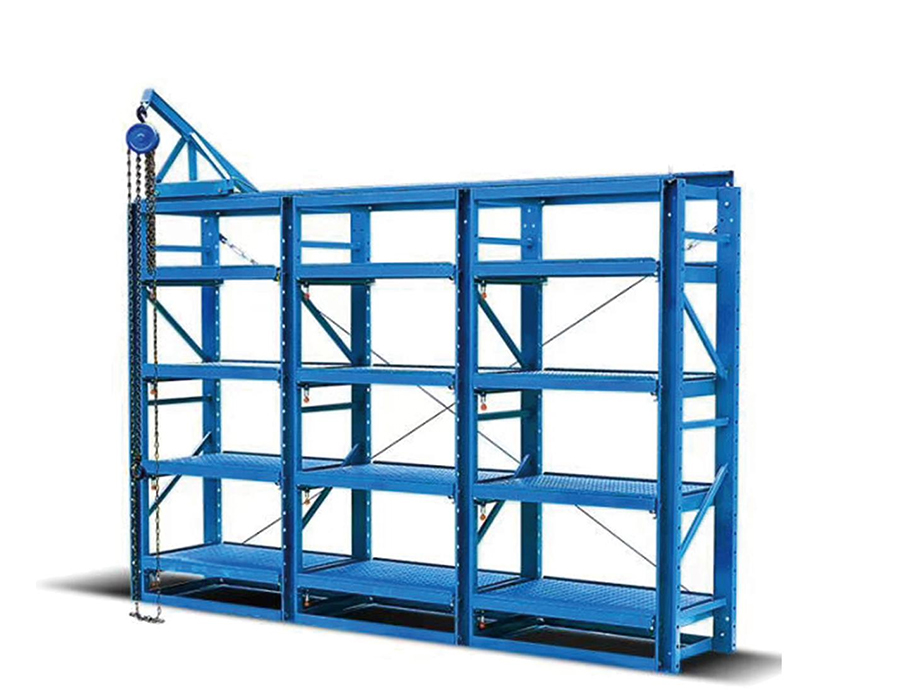

Tải trọng mỗi ngăn dao động từ 200 kg đến 3.000 kg; Model hạng nặng mở hoàn toàn hỗ trợ 1.200 kg mỗi ngăn kéo và được cung cấp thiết bị nâng tích hợp để tải và thu hồi mà không cần cần cẩu trên cao hoặc xe nâng lớn. Một cơ chế khóa liên động về mặt cấu trúc ngăn không cho nhiều ngăn kéo được mở rộng đồng thời, loại bỏ rủi ro mất ổn định trọng tâm liên quan đến nhiều tầng mở.
Xử lý bề mặt chống rỉ, chống ẩm và chống bụi bảo vệ dụng cụ được lưu trữ khỏi sự xuống cấp của môi trường. Các ứng dụng chính bao gồm sản xuất cơ khí, dụng cụ ô tô, ép phun và sản xuất điện tử - mang lại hiệu suất thay đổi khuôn cao hơn đáng kể và chi phí hao mòn và hư hỏng dụng cụ thấp hơn.
Hãy hình dung một nhà kho vào cuối ca: các pallet chứa thành phẩm đang chờ ở khu tiếp nhận, ng...
Đọc thêmKhi xe nâng thả toàn bộ pallet xuống dầm giá, kết cấu sẽ nhận được nhiều hơn trọng lượng tĩnh....
Đọc thêmCông ty TNHH Thiết bị Thông minh An Huy Huijian mới đây đã chào đón một phái đoàn đại diện từ một...
Đọc thêmTại sao giá đỡ khuôn là một công cụ quy trình làm việc cốt lõi Trong bất kỳ môi trường s...
Đọc thêmKệ không chốt hạng nhẹ là gì? Kệ không chốt hạng nhẹ là một loại giá lưu trữ được thiết ...
Đọc thêmtrong một giá đỡ khuôn kiểu ngăn kéo nặng để lưu trữ , cơ chế mở rộng ngăn kéo là nơi tập trung các nhu cầu kỹ thuật lớn nhất — tuy nhiên, đây lại là thành phần thường xuyên được xác định chưa rõ ràng nhất trong mua sắm ngân sách. Một ngăn kéo khuôn có thể mang tải trọng từ 500 kg đến hơn 5.000 kg tùy thuộc vào ứng dụng và nó phải kéo tải trọng đó một cách trơn tru trên khoảng cách 600–1.200 mm mà không bị lệch ngang, không bị ràng buộc dưới tải trọng lệch tâm và hoạt động đáng tin cậy qua hàng nghìn chu kỳ. Những yêu cầu này không thể được đáp ứng bằng cách mở rộng các slide ngăn kéo hạng nhẹ tiêu chuẩn.

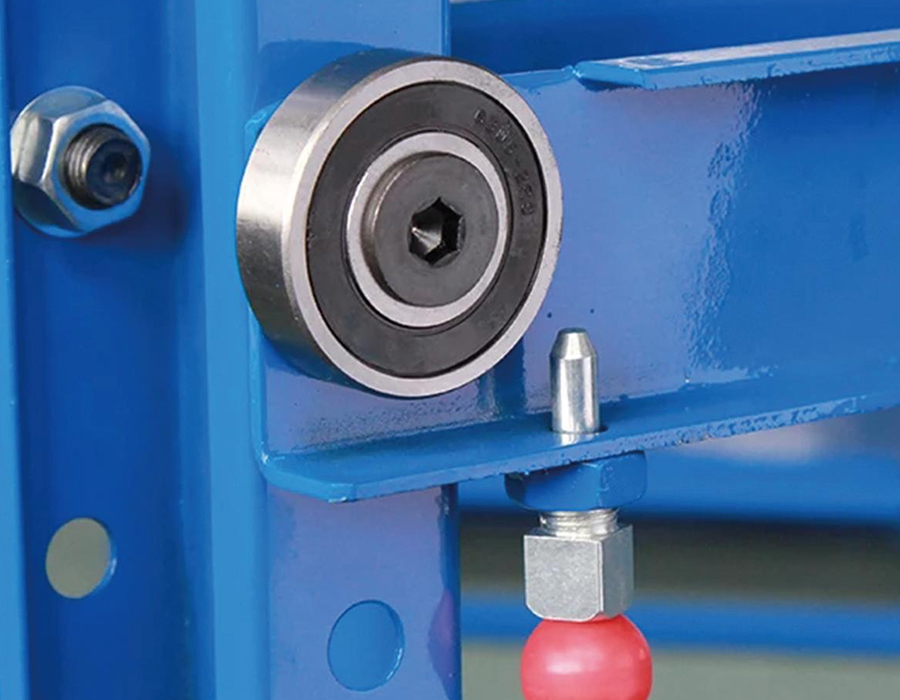

Hai loại hệ thống mở rộng chủ yếu được sử dụng trong giá đỡ khuôn công nghiệp là các thanh trượt ổ lăn bằng thép và hệ thống ray dẫn hướng định hình với các bánh xe bi tuần hoàn. Các thanh trượt vòng bi lăn sử dụng các con lăn thép cứng chạy trong các kênh được tạo hình nguội - chúng chắc chắn, có khả năng chịu ô nhiễm và dễ bảo trì, nhưng khả năng chịu tải trên một đơn vị chiều rộng của chúng bị hạn chế bởi ứng suất tiếp xúc của con lăn. Đối với các ngăn kéo có trọng lượng vượt quá 2.000 kg, một cặp cầu trượt con lăn sẽ trở nên không thực tế nếu không có khoảng cách cực rộng, từ đó làm tăng chiều rộng khoang tổng thể của giá đỡ. Hệ thống ray dẫn hướng định hình - về cơ bản là các ray chuyển động tuyến tính mượn từ công nghệ máy công cụ - đạt được xếp hạng tải trọng động cao hơn nhiều trong mặt cắt ngang hẹp hơn, nhưng chúng nhạy cảm hơn với độ lệch trong quá trình lắp đặt và yêu cầu môi trường vận hành sạch hơn để đạt được tuổi thọ sử dụng định mức.
Thông số kỹ thuật quan trọng không chỉ là khả năng tải tĩnh mà còn là mức tải động trong các chu kỳ kéo dài lặp đi lặp lại. Một hệ thống trượt được định mức ở tải trọng tĩnh 3.000 kg có thể có tuổi thọ mỏi được đánh giá chỉ ở mức 20.000 chu kỳ mở rộng hoàn toàn ở tải đó - điều này, trong phòng khuôn vận hành hai ca mỗi ngày, có nghĩa là khoảng hai đến ba năm trước khi cần thay thế vòng bi. Người mua nên yêu cầu xếp hạng chu trình tải động và không chỉ dựa vào số liệu công suất tĩnh khi so sánh các thông số kỹ thuật của giá đỡ khuôn kiểu ngăn kéo.
Trọng lượng khuôn hầu như luôn được tính là trọng lượng tịnh của chính cụm khuôn - lõi, tấm khoang và hệ thống phun. Con số này là những gì xuất hiện trên thẻ khuôn và là những gì hầu hết các nhà quản lý sản xuất sử dụng khi xác định các yêu cầu lưu trữ. Tuy nhiên, tải trọng thực tế mà giá đỡ khuôn kiểu ngăn kéo phải chịu thường cao hơn trọng lượng khuôn danh nghĩa, đôi khi bằng một mức chênh lệch đáng kể do khối lượng bổ sung tích tụ trong điều kiện bảo quản.
Một số yếu tố góp phần vào việc tính thiếu này trong thực tế:
Một phương pháp thiết kế đáng tin cậy là áp dụng hệ số 1,25× cho trọng lượng danh nghĩa của khuôn khi chỉ định dung tích ngăn kéo và coi đó là mức tải trọng làm việc tối thiểu thay vì mức tối đa. Nhiệm vụ nặng nề của kho lưu trữ của chúng tôi giá đỡ khuôn kiểu ngăn kéo được xếp hạng và kiểm tra ở mức tải làm việc được công bố với đầy đủ các hệ số an toàn được áp dụng - tính đến các điều kiện tải trong thế giới thực mà số liệu trọng lượng danh nghĩa của khuôn thường xuyên bỏ sót.
Cấu hình bề mặt của ngăn kéo giá khuôn hiếm khi được thảo luận trong các cuộc trao đổi mua sắm nhưng nó có tác động trực tiếp đến tình trạng khuôn trong quá trình bảo quản, dễ xử lý và thời gian cần thiết để lấy và chuẩn bị khuôn. Một tấm thép phẳng - bề mặt ngăn kéo phổ biến nhất - được chế tạo đơn giản và có khả năng sử dụng chung, nhưng nó không phải là bề mặt tối ưu cho mọi loại khuôn hoặc thời gian bảo quản.
Tấm phẳng bao phủ toàn bộ cung cấp diện tích tiếp xúc tối đa và phù hợp với các khuôn có bề mặt đế phẳng, được gia công. Vấn đề đặc điểm kỹ thuật chính là dung sai độ phẳng bề mặt: tấm ngăn kéo lệch hơn 3–5mm khi chịu tải tối đa sẽ tạo ra điều kiện hỗ trợ không đồng đều có thể gây ra ứng suất trong các tấm đế khuôn không được thiết kế để chịu tải ba điểm. Các gân phải được định hướng để giảm thiểu độ lệch giữa nhịp dưới dấu chân của khuôn, điều này đòi hỏi phải biết vị trí khối tâm của khuôn so với ngăn kéo chứ không chỉ tổng trọng lượng của nó.
Các bề mặt thanh thép hoặc lưới thép cho phép chất làm mát, chất lỏng cắt và cặn thoát ra khỏi khuôn chảy qua ngăn kéo thay vì đọng lại trên bề mặt bệ. Điều này đặc biệt có giá trị ở những cơ sở có nấm mốc xâm nhập vào kho mà không được làm sạch hoàn toàn. Sự cân bằng về mặt cấu trúc là tải trọng tập trung từ các khuôn có dấu chân nhỏ nằm trên các thanh riêng lẻ thay vì phân bổ trên một tấm, làm tăng ứng suất cục bộ tại các điểm tiếp xúc và có khả năng đánh dấu các bề mặt khuôn mềm nếu bước của thanh quá thô.
Đối với các cơ sở lưu trữ khuôn có độ chính xác cao với yêu cầu chặt chẽ về kích thước, ngăn kéo có thể được lắp các khối định vị được gia công hoặc khối chữ V có thể điều chỉnh để đăng ký khuôn theo một hướng xác định. Điều này ngăn không cho khuôn bị dịch chuyển trong quá trình mở rộng ngăn kéo — một rủi ro thực sự với các khuôn nặng trên các tấm phẳng nhẵn — và đảm bảo rằng thiết bị nâng có thể tiếp xúc các điểm nâng khuôn một cách nhất quán mà không cần định vị lại. Chi phí chế tạo bổ sung để định vị các tính năng thường được phục hồi trong năm đầu tiên nhờ giảm thời gian xử lý và loại bỏ việc kiểm tra lại sau khi di chuyển do lưu trữ.
Một ngăn kéo được mở rộng hoàn toàn chứa khuôn nặng 3.000 kg thể hiện một trong những nhu cầu tải trọng cục bộ cao nhất trong bất kỳ hệ thống lưu trữ kho nào. Mômen đúc hẫng được tạo ra khi mở rộng hoàn toàn - tích của trọng lượng khuôn và khoảng cách mở rộng từ mặt trước của giá đỡ - phải được hệ thống dẫn hướng ngăn kéo cản lại hoàn toàn và chuyển trở lại khung giá thông qua cấu trúc lắp trượt. Nếu đường dẫn tải này bị gián đoạn do hỏng thanh dẫn hướng, lực cắt của bu lông lắp hoặc vết nứt trong mối hàn thì hậu quả là trọng lượng toàn bộ ngăn kéo bị giảm đột ngột và không kiểm soát được.
Hệ thống giá đỡ được thiết kế không có cấu trúc dư thừa dựa vào tính toàn vẹn của một đường dẫn tải duy nhất thông qua cơ chế mở rộng. Việc bổ sung dự phòng có nghĩa là xây dựng các thành phần hỗ trợ thứ cấp chỉ tham gia vào sự cố hỏng hóc, ngăn chặn sự cố rơi thảm khốc mà không hoạt động trong điều kiện hoạt động bình thường. Các biện pháp dự phòng thực tế nhất được sử dụng trong thiết kế giá đỡ khuôn kiểu ngăn kéo hạng nặng bao gồm:
Việc chỉ định các tính năng dự phòng sẽ làm tăng thêm chi phí — thường là 12–18% vào chi phí cơ chế ngăn kéo — nhưng đây là cơ sở so sánh thích hợp chứ không phải tổng chi phí trên giá đỡ. Để chống lại trách nhiệm pháp lý và sự gián đoạn hoạt động của một sự cố rơi khuôn liên quan đến dụng cụ trị giá hàng trăm nghìn nhân dân tệ, việc đầu tư kỹ thuật là điều dễ dàng biện minh.
Hiệu quả nhận dạng và truy xuất khuôn là một trở ngại thường xuyên trong hoạt động tại các cơ sở lưu trữ hơn 30–50 khuôn, ngay cả khi hệ thống lưu trữ vật lý được thiết kế tốt. Ưu điểm vốn có của giá đựng khuôn kiểu ngăn kéo - đó là mỗi khuôn có một ngăn kéo chuyên dụng riêng có thể được lấy ra và kiểm tra riêng lẻ - chỉ được thực hiện đầy đủ khi hệ thống nhận dạng cho phép đặt đúng ngăn kéo mà không cần mở nhiều ngăn kéo một cách tuần tự.
Ghi nhãn vật lý là cơ sở: giá đỡ nhãn được gắn ở mặt trước của mỗi ngăn kéo, có thể nhìn thấy khi tiếp cận mặt lối đi của giá. Yêu cầu thực tế là nhãn phải luôn rõ ràng trong môi trường phòng khuôn - sương dầu, độ ẩm và tác động không thường xuyên khiến nhãn giấy trong hộp nhựa không còn đáng tin cậy sau sáu đến mười hai tháng. Thẻ khắc bằng thép không gỉ hoặc tấm nhôm anod hóa có nội dung được đánh dấu bằng laze là thông số kỹ thuật thích hợp cho các môi trường thường xuyên tiếp xúc với chất làm mát hoặc chất giải phóng.
Tích hợp RFID ở cấp ngăn kéo ngày càng được áp dụng rộng rãi ở các cơ sở quản lý khuôn mẫu có chu kỳ sản xuất ngắn và thay đổi thường xuyên. Thẻ RFID được nhúng hoặc gắn vào mặt trước ngăn kéo được đọc bằng ăng-ten cố định ở mặt lối đi của giá hoặc đầu đọc cầm tay, liên kết vị trí ngăn kéo vật lý với cơ sở dữ liệu quản lý khuôn mà không cần quét thủ công. Yêu cầu tích hợp quan trọng là vị trí thẻ RFID phải nhất quán trên tất cả các ngăn trong hệ thống — sự chênh lệch lớn hơn 20–30 mm tính từ trung tâm vùng đọc ăng-ten làm giảm độ tin cậy đọc trong môi trường kim loại cao, nơi phản xạ tín hiệu vốn đã là một thách thức. Với khả năng R&D nội bộ và khả năng chế tạo ngăn kéo có thể tùy chỉnh, chúng tôi có thể thiết kế mặt trước ngăn kéo tương thích với RFID với các túi thẻ được tiêu chuẩn hóa như một tùy chọn tích hợp tại nhà máy thay vì trang bị thêm tại hiện trường.
Hệ thống mã vạch và mã QR chiếm vị trí trung bình — chi phí cơ sở hạ tầng thấp hơn RFID và bền hơn nhãn giấy khi được in trên chất liệu polyester phủ kim loại với mực ổn định tia cực tím. Máy quét cầm tay được liên kết với máy tính bảng hoặc thiết bị đầu cuối WMS di động cho phép xác nhận vị trí trước khi mở rộng ngăn kéo, giảm nguy cơ lấy sai khuôn trong cơ sở lưu trữ nhiều bộ dụng cụ trông giống nhau.
Hệ thống giá đỡ khuôn kiểu ngăn kéo, đặc biệt là những hệ thống được cấu hình cho nhiều tầng khuôn nặng, tạo ra nồng độ tải trọng sàn thường vượt quá mức mà các tấm sàn nhà kho tiêu chuẩn có thể hỗ trợ mà không cần sự can thiệp của kỹ thuật. Một giá khuôn hai tầng lưu trữ các khuôn 3.000 kg trong mỗi sáu ngăn kéo trên mỗi khoang mang tổng tải trọng tiềm năng của khoang là 36.000 kg — không bao gồm trọng lượng kết cấu giá đỡ — được phân bổ trên bốn dấu chân tấm đế. Áp lực sàn dưới mỗi tấm đế có thể vượt quá 80–100 tấn/m2 nếu tấm đế nhỏ và tấm bê tông mỏng.
Bước đầu tiên trong bất kỳ quy trình lập kế hoạch lắp đặt giá đỡ khuôn nào là lấy chứng nhận tải trọng sàn của kỹ sư kết cấu cho khu vực lắp đặt - không phải thông số kỹ thuật công suất sàn chung của tòa nhà, thường là tải trọng phân bố đồng đều danh nghĩa không phản ánh hành vi tải trọng điểm. Tải trọng điểm bên dưới các tấm đế giá hoạt động khác với tải trọng phân bố về mặt ứng suất cắt đột trong tấm và các sàn nhà kho cũ được thiết kế cho tải trọng phân bố 5 tấn trên một mét vuông có thể dễ bị hỏng do đột dập dưới tải trọng tấm đế tập trung 20 tấn ngay cả khi tổng trọng lượng nằm trong khả năng phân bổ.
Khi công suất sàn hạn chế, các giải pháp thiết thực bao gồm:
Ăn mòn bề mặt khuôn trong quá trình bảo quản là một trong những dạng hư hỏng dụng cụ tốn kém nhất và có thể phòng ngừa được trong các cơ sở sản xuất, tuy nhiên nó thường chỉ được quy cho việc sử dụng chất ức chế ăn mòn không đầy đủ chứ không được coi là vấn đề về môi trường bảo quản. Thiết kế giá đỡ khuôn kiểu ngăn kéo ảnh hưởng đến môi trường vi mô xung quanh các khuôn được lưu trữ theo cách tăng tốc hoặc làm chậm quá trình oxy hóa bề mặt, không phụ thuộc vào bất kỳ hợp chất ức chế rỉ sét nào được bôi lên bề mặt khuôn trước khi bảo quản.
Sự ngưng tụ là nguyên nhân ăn mòn chính trong hầu hết các môi trường bảo quản khuôn. Khuôn có khối lượng nhiệt lớn - các dụng cụ đúc khuôn đặc biệt lớn được lưu trữ sau chu kỳ sản xuất nóng - nguội từ từ và đi qua điểm sương của không khí xung quanh khi nhiệt độ bề mặt của chúng giảm xuống. Nếu không khí xung quanh khuôn trong ngăn kéo kín hoặc nửa kín có sự lưu thông hạn chế, hơi ẩm sẽ ngưng tụ trên bề mặt khuôn và tiếp tục tiếp xúc trong thời gian dài. Thiết kế giá có vỏ ngăn kéo kèm theo - mặt bên chắc chắn và nắp trên - tạo ra các túi khí ứ đọng làm trầm trọng thêm hiệu ứng này so với giá đỡ khung mở cho phép không khí xung quanh lưu thông xung quanh các khuôn được lưu trữ.
Các tính năng thiết kế thực tế giúp giảm nguy cơ ăn mòn khi bảo quản khuôn dạng ngăn kéo bao gồm:
Điều mà thiết kế giá đỡ không thể bù đắp được là việc xử lý bề mặt không đầy đủ trước khi bảo quản. Lớp màng bọc chất ức chế ăn mòn pha hơi (VCI), dầu chống rỉ được áp dụng cho tất cả các bề mặt không sơn và bảo vệ đường phân chia kín vẫn là biện pháp bảo vệ chính chống lại sự ăn mòn của nấm mốc trong kho. Đóng góp của giá đỡ là tạo điều kiện để các phương pháp xử lý đó có thể hoạt động hiệu quả — có nghĩa là giảm thiểu sự ngưng tụ, ô nhiễm và thời gian tiếp xúc với hơi ẩm thay vì chỉ đơn giản là cung cấp một sàn khô cho khuôn đặt trên đó.
Hành trình mở rộng ngăn kéo là một thông số kỹ thuật thường được đặt thành số tròn — 600mm, 800mm hoặc mở rộng hoàn toàn — mà không có phân tích hệ thống về khoảng cách di chuyển thực tế cần thiết để nâng và xử lý khuôn an toàn trong cơ sở cụ thể. Khoảng cách di chuyển không được xác định rõ ràng là nguyên nhân phổ biến gây khó khăn trong việc xử lý và rủi ro thương tích; Khoảng cách di chuyển được chỉ định quá mức sẽ làm tăng mômen đúc hẫng trên hệ thống dẫn hướng và có thể vượt quá khả năng kết cấu của giá đỡ đối với trọng lượng khuôn nhất định.
Khoảng cách di chuyển ngăn kéo yêu cầu tối thiểu được xác định bởi hình dạng của khuôn, loại thiết bị nâng được sử dụng và không gian trống phía trước giá đỡ. Việc tính toán quản lý bao gồm ba biến:
Một cách tiếp cận có hệ thống là chuẩn bị một bản vẽ tỷ lệ của ngăn kéo được mở rộng hoàn toàn với khuôn đã vào đúng vị trí, phủ hình học tiếp cận móc cẩu và ranh giới lối đi, đồng thời xác minh rằng khoảng trống nâng và các yêu cầu về lối ra lối đi đều được đáp ứng ở khoảng cách di chuyển đã chọn. Bài tập vẽ này mất chưa đầy một giờ và loại bỏ khiếu nại phổ biến nhất sau khi lắp đặt về giá đỡ khuôn kiểu ngăn kéo - rằng ngăn kéo không mở rộng đủ xa để gắn cần cẩu an toàn với dụng cụ.
