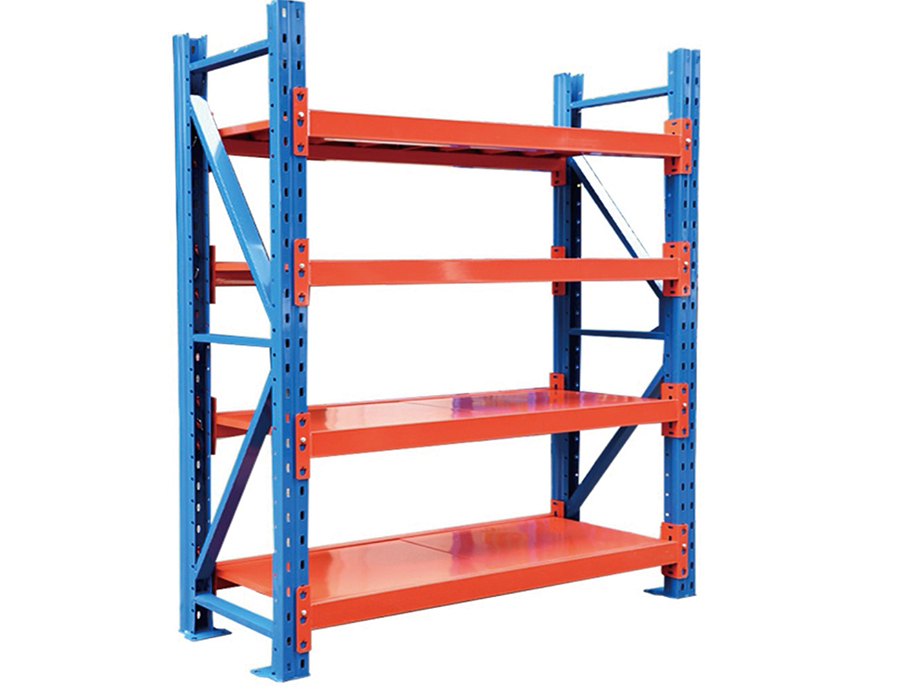

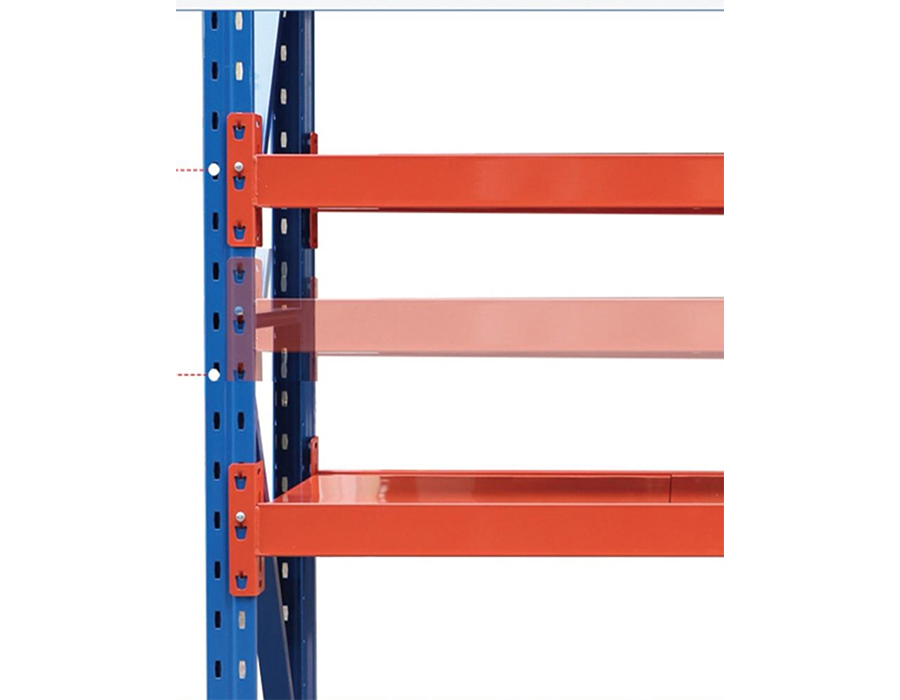

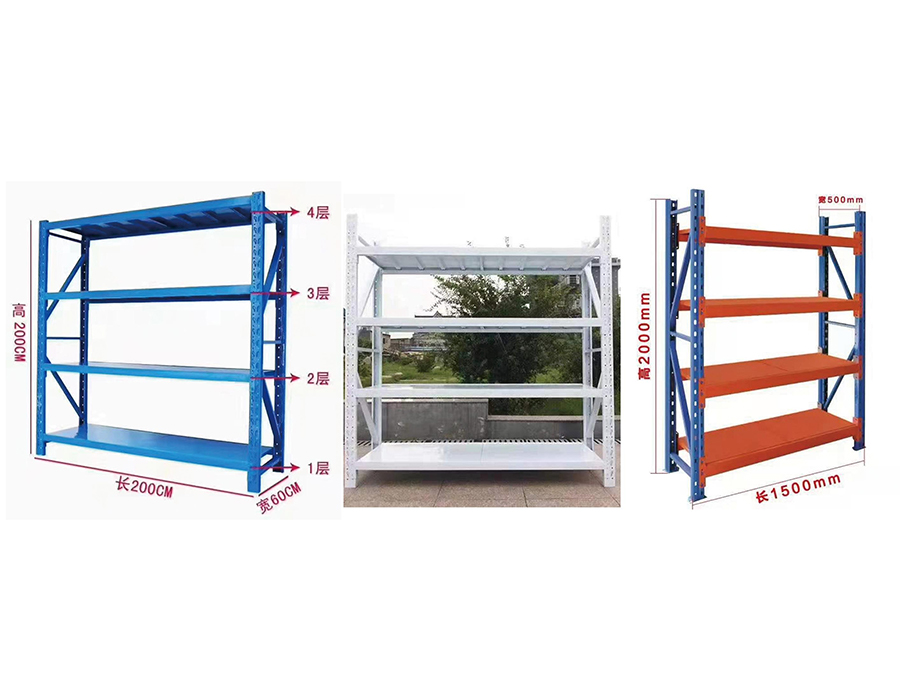

Giá đỡ không bu lông hạng trung (500-800 kg/lớp)

Cách thước đo thép và hình dạng định hình xác định hiệu suất giá đỡ hạng trung

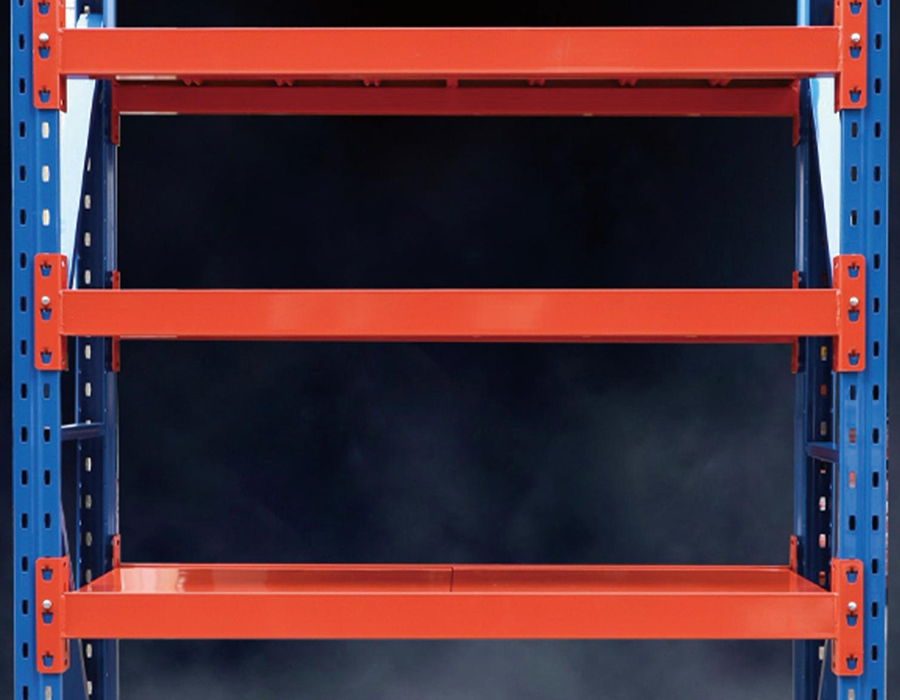

Giá đỡ không bu-lông hạng trung chiếm vị trí trung gian đòi hỏi khắt khe về mặt cấu trúc — nó phải xử lý tải trọng trên mỗi kệ thường dao động từ 200 kg đến 500 kg trong khi vẫn tiết kiệm chi phí và có thể cấu hình lại. Hai biến số xác định liệu một đơn vị có thực sự đáp ứng được các xếp hạng đó hay không là thước đo thép cơ bản và hình dạng biên dạng cán nguội của dầm. Hai yếu tố này tương tác với nhau: thước đo dày hơn ở cấu hình C nông sẽ hoạt động kém hơn thước đo mỏng hơn một chút được tạo thành cấu hình hộp kín hoặc tiết diện mũ, bởi vì mô men quán tính của mặt cắt ngang - không phải trọng lượng nguyên liệu thô - chi phối khả năng chống uốn.

Trong thực tế, dầm công suất trung bình thường được sản xuất bằng thép cán nguội 1,5 mm, 1,8 mm hoặc 2,0 mm. Việc tăng từ 1,5 mm lên 2,0 mm làm tăng trọng lượng dầm lên khoảng 33%, nhưng khi kết hợp với cấu hình phần mũ được tối ưu hóa, khả năng chịu tải có thể cải thiện 50–70% ở các nhịp tương đương. Đây là lý do tại sao hai đơn vị giá đỡ có giá tương tự nhưng có thông số kỹ thuật khác nhau có thể hoạt động rất khác nhau trên thực tế. Tại Huijian, biên dạng dầm công suất trung bình của chúng tôi được thiết kế thông qua trung tâm R&D nội bộ của chúng tôi để cân bằng hiệu suất vật liệu với đầu ra của kết cấu — một sự khác biệt trở nên rõ ràng khi bạn so sánh các đường cong võng thay vì chỉ số tải định mức.

Logic cấu trúc đằng sau các mẫu thủng cột thẳng đứng

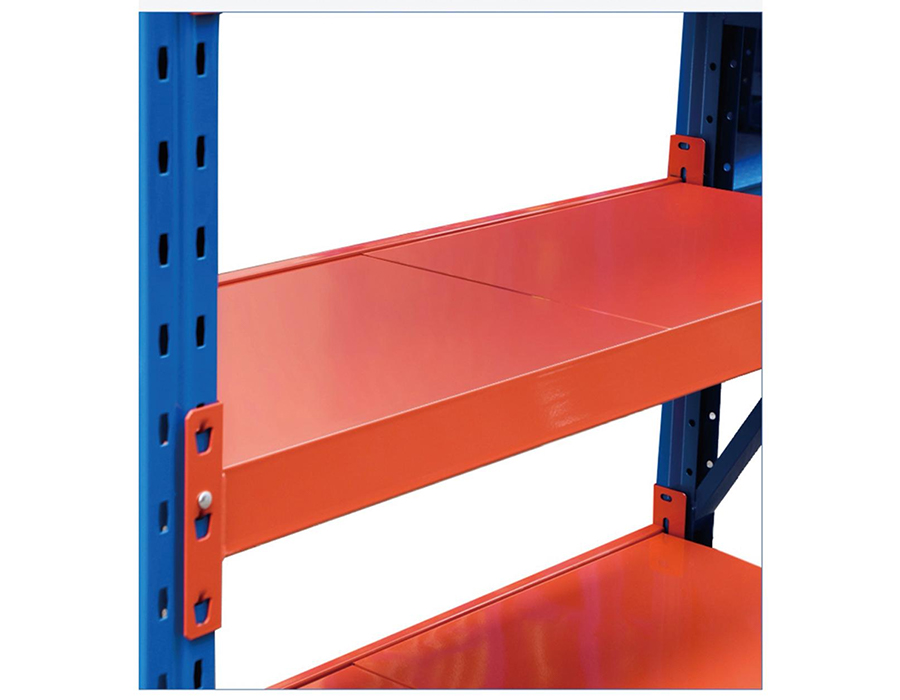

Cột thẳng đứng có rãnh hoặc đục lỗ là yếu tố xác định của giá đỡ không bu lông, tuy nhiên bản thân kiểu đục lỗ hiếm khi được xem xét kỹ lưỡng trong quá trình mua sắm. Các lỗ đục lỗ phục vụ đồng thời hai chức năng: chúng cung cấp các điểm kết nối cho các đầu nối dầm và chúng làm giảm diện tích mặt cắt ngang thực của cột, ảnh hưởng trực tiếp đến khả năng chịu tải nén. Hai mục tiêu này đang bị căng thẳng - nhiều khe thủng hơn có nghĩa là độ linh hoạt cao hơn nhưng độ bền của cột kém hơn.

Những người làm công việc trung bình phải quản lý sự đánh đổi này một cách cẩn thận. Một cột có rãnh bước 50 mm trên toàn bộ chiều cao của nó sẽ có mô đun tiết diện thực thấp hơn đáng kể so với cột có bước bước 50 mm chỉ ở vùng giữa và thép đặc ở trên và dưới, nơi tập trung ứng suất nén đạt cực đại. Các cột chịu tải trung bình chất lượng cao cũng có các gân dập nổi hoặc các nếp gấp tăng cứng theo chiều dọc trên thành cột giữa các hàng đục lỗ, giúp khôi phục độ cứng xoắn mà các rãnh đã loại bỏ. Khi đánh giá các cột thẳng đứng, hãy tìm những đặc điểm tăng độ cứng này thay vì chỉ dựa vào độ dày thước đo đã nêu.

Hình dạng mặt cắt cột cũng quan trọng. Cột thẳng đứng dạng ống vuông cung cấp lực cản cân bằng ở cả hai trục ngang — hữu ích trong cấu hình hàng đôi khi tải trọng ngang đến từ hai hướng. Các thanh thẳng đứng dạng hở phía sau hoặc kênh C tiết kiệm chi phí vật liệu nhưng phải được giằng hoặc kết nối phía sau chắc chắn hơn để tránh bị xoắn dưới tải trọng lệch tâm. Đối với các ứng dụng công suất trung bình có tải trọng kệ trên 300 kg mỗi tầng, cột thẳng đứng dạng ống vuông thường là thông số kỹ thuật an toàn hơn.

Xếp hạng công suất tải: Tĩnh, Động và UDL - Mỗi biện pháp đo lường điều gì

Các sản phẩm giá đỡ hạng trung được bán trên thị trường với mức xếp hạng tải không phải lúc nào cũng được xác định nhất quán giữa các nhà cung cấp. Hiểu được từng loại đánh giá đo lường điều gì là điều cần thiết để có thông số kỹ thuật chính xác.

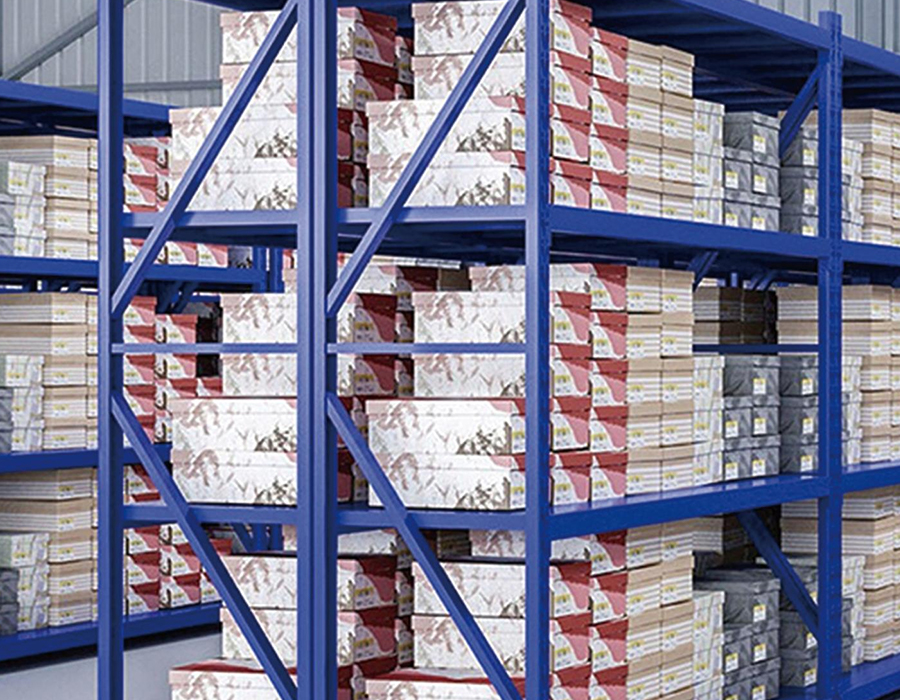

Trong các tình huống kho hàng thực tế, giả định UDL gần như không bao giờ được đáp ứng. Các thùng carton xếp chồng lên nhau trên kệ dựa trên dấu chân đế của chúng - thường chiếm ít hơn 60% bề mặt kệ - điều này tạo ra cấu hình tải tập trung tồi tệ hơn đáng kể so với dự đoán của mô hình UDL. Một nguyên tắc đáng tin cậy là áp dụng hệ số suy giảm 0,7× cho dung lượng UDL đã nêu khi hàng hóa được lưu trữ có diện tích chân đế nhỏ hơn một nửa diện tích kệ.

Cấu hình giằng và ảnh hưởng của nó đến độ ổn định của hệ thống ở độ cao

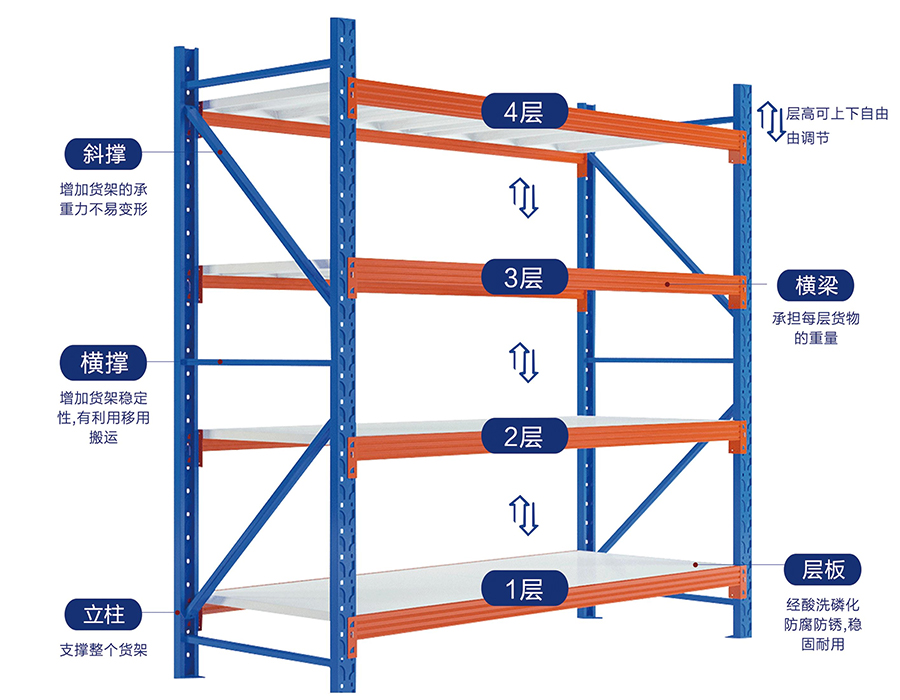

Khi các giá đỡ tải trọng trung bình tăng chiều cao - đặc biệt là trên 2,0 m - cấu hình giằng chuyển từ tính năng tiện lợi sang tính năng cần thiết về mặt kết cấu. Hầu hết các hệ thống giá đỡ không bu lông đều dựa vào các tấm giằng phía sau theo đường chéo hoặc ngang để ngăn giá đỡ, đó là xu hướng khung hình bình hành dưới các lực ngang như tải kệ bên, tác động ngẫu nhiên hoặc hoạt động địa chấn.

Bảng điều khiển phía sau so với hệ thống nẹp chéo

Các tấm phía sau - thường là lưới thép hoặc các tấm thép đục lỗ trải dài toàn bộ mặt sau của khoang - cung cấp thanh giằng liên tục và tăng gấp đôi như một điểm tựa để ngăn các vật phẩm bị đẩy ra khỏi phía sau kệ. Chúng tăng thêm khả năng chống trượt đáng kể vì chúng hoạt động như một màng chắn cắt trên toàn bộ chiều cao của khoang. Sự đánh đổi là chúng chặn khả năng tiếp cận phía sau và tăng thêm trọng lượng, điều này quan trọng trong cấu hình gắp hai mặt. Hệ thống nẹp chéo sử dụng một cặp dây thép chéo tạo thành hình chữ X ở phía sau. Chúng nhẹ hơn, cho phép tiếp cận phía sau và dễ lắp đặt hơn, nhưng hiệu quả giằng của chúng phụ thuộc rất nhiều vào lực căng chính xác - thanh giằng chéo hầu như không có khả năng chống đỡ và là lỗi lắp đặt phổ biến tại hiện trường.

Gia cố khung cuối trong thời gian dài

Trong các dãy giá vượt quá sáu ngăn, các khung giằng trung gian phải được chèn vào mỗi ngăn thứ tư hoặc thứ năm để ngăn chặn sự lan truyền liên tục của giá đỡ. Nếu không có các khung trung gian, một lực ngang tác dụng ở một đầu của đường dài có thể truyền qua các kết nối giữa chùm tia và phương thẳng đứng và gây ra sự dịch chuyển tích lũy ở đầu xa - ngay cả khi mỗi khoang riêng lẻ có vẻ ổn định riêng biệt. Đây là chi tiết mà nhóm kỹ thuật của chúng tôi tại Huijian đề cập rõ ràng trong các đề xuất bố cục dành cho khách hàng chỉ định thời gian chạy dài trong cấu hình công suất trung bình cao.

Những cân nhắc về khả năng tương thích khi kết hợp các thành phần giá đỡ giữa các thế hệ hoặc nhà cung cấp

Người vận hành kho thường xuyên phải đối mặt với quyết định có nên thêm các khoang giá đỡ mới vào hệ thống lắp đặt hiện có từ một nhà cung cấp khác hay tích hợp các bộ phận được mua trong những năm khác nhau khi nhà sản xuất đã cập nhật dòng sản phẩm của mình. Cả hai kịch bản đều có rủi ro về khả năng tương thích và bị đánh giá thấp cho đến ngày cài đặt.

• Khoảng cách và hình học khe: Ngay cả khi cả hai hệ thống giá đều quảng cáo độ cao 50 mm thẳng đứng, kích thước khe thực tế — chiều rộng, chiều cao và chiều sâu của khớp nối móc — vẫn khác nhau tùy theo nhà sản xuất. Đầu nối dầm có vẻ được đặt đúng vị trí có thể có độ sâu tiếp xúc ít hơn 2–3 mm so với dự định, điều này làm giảm lực cản kéo ra dưới tác dụng của lực nâng bằng một biên độ lớn không tương xứng.
• Kích thước mặt cắt cột: Ống thẳng đứng từ các nhà sản xuất khác nhau có thể có chung ký hiệu danh nghĩa là 60×60 mm hoặc 80×80 mm nhưng khác nhau về kích thước bên ngoài thực tế, độ dày thành và bán kính góc. Điều này ảnh hưởng đến việc liệu các miếng đệm hàng, thanh giằng chéo và tấm lót chân dùng chung từ một hệ thống có khớp chính xác với hệ thống kia hay không.
• Độ sâu dầm và độ dày sàn: Khi trộn các dầm từ các hệ thống khác nhau, chiều cao bề mặt sàn kệ có thể không nhất quán trong một lần chạy — tạo ra nguy cơ vấp ngã cho người nhặt hàng và thiết bị xử lý cơ học. Điều đó cũng có nghĩa là các phụ kiện như vách ngăn và thanh ray thùng được thiết kế cho độ sâu của một chùm tia sẽ không đặt đúng vị trí trên xà kia.
• Tương tác lớp phủ bề mặt: Ăn mòn điện có thể xảy ra khi các phương pháp xử lý bề mặt kim loại khác nhau tiếp xúc với nhau trong môi trường ẩm ướt. Việc trộn các cột thẳng đứng mạ kẽm nhúng nóng với dầm sơn tĩnh điện nói chung có rủi ro thấp, nhưng việc kết hợp các phụ kiện bằng nhôm với thép mạ kẽm trong môi trường không khí muối cần có vòng đệm cách điện hoặc lớp phủ tương thích.

Cách tiếp cận an toàn nhất khi mở rộng hệ thống lắp đặt hiện có là tìm nguồn từ nhà sản xuất ban đầu và chỉ định cùng một thế hệ sản phẩm. Trong trường hợp không thể thực hiện được điều đó, việc lắp thử cơ học các bộ phận đại diện trước khi đặt hàng số lượng lớn là bước xác minh tối thiểu nhưng cần thiết.

Tối ưu hóa chiều rộng và chiều sâu của khoang để lưu trữ hạng trung tương thích với pallet

Kệ Boltless công nghiệp hạng trung thường được sử dụng trong môi trường kết hợp nơi các pallet tiêu chuẩn hoặc nửa pallet được lưu trữ cùng với các thùng carton rời. Trong những trường hợp này, kích thước danh nghĩa của khoang phải được khớp cẩn thận với các tiêu chuẩn về diện tích của pallet để tránh lãng phí không gian hoặc phần nhô ra không an toàn.

Các pallet Euro tiêu chuẩn (1200×800 mm) và pallet GMA (1219×1016 mm) có diện tích chiếm chỗ khác nhau và kích thước của một ngăn sẽ không phù hợp tối ưu với ngăn kia. Đối với việc lưu trữ pallet Euro trên giá đỡ hạng trung, nhịp dầm 1300 mm và chiều sâu kệ 850 mm cung cấp khoảng đệm khoảng trống 50 mm ở mỗi bên - đủ để tránh tiếp xúc với chùm tia khi đặt bình thường nhưng không quá rộng đến mức cho phép di chuyển pallet sang một bên đáng kể. Đối với pallet GMA, nhịp 1400 mm và độ sâu 1100 mm là mức tối thiểu thích hợp hơn.

Độ sâu của kệ cũng quyết định liệu hàng pallet thứ hai có thể được lưu trữ từ trước ra sau mà không cần cấu hình kho lưu trữ sâu chuyên dụng hay không. Việc lưu trữ pallet có độ sâu gấp đôi trên giá đỡ hạng trung yêu cầu độ sâu từ 1700 mm trở lên, thường cần có dầm đỡ trung tâm để ngăn chặn độ lệch giữa nhịp ở mức kệ thấp hơn, nơi tải trọng pallet kết hợp có thể vượt quá 600 kg. Dầm trung tâm này làm tăng thêm chi phí nhưng không thể thương lượng về tính toàn vẹn của cấu trúc ở các tải trọng và nhịp đó.

Khả năng chống địa chấn và va đập: Nên đánh giá giá đỡ ở mức trung bình như thế nào trong vùng rủi ro

Ở những khu vực có hoạt động địa chấn vừa phải - một loại bao gồm các phần đáng kể ở miền đông và miền nam Trung Quốc - hệ thống giá đỡ hạng trung yêu cầu đánh giá vượt quá mức tải trọng tĩnh tiêu chuẩn. Lực địa chấn tác động theo chiều ngang lên các vật dụng trong kệ và tải trọng quán tính do hàng hóa nặng tạo ra ở các kệ phía trên có thể vượt quá lực cản ngang của hệ thống đầu nối không bu lông tiêu chuẩn trong trường hợp gia tốc trên mặt đất.

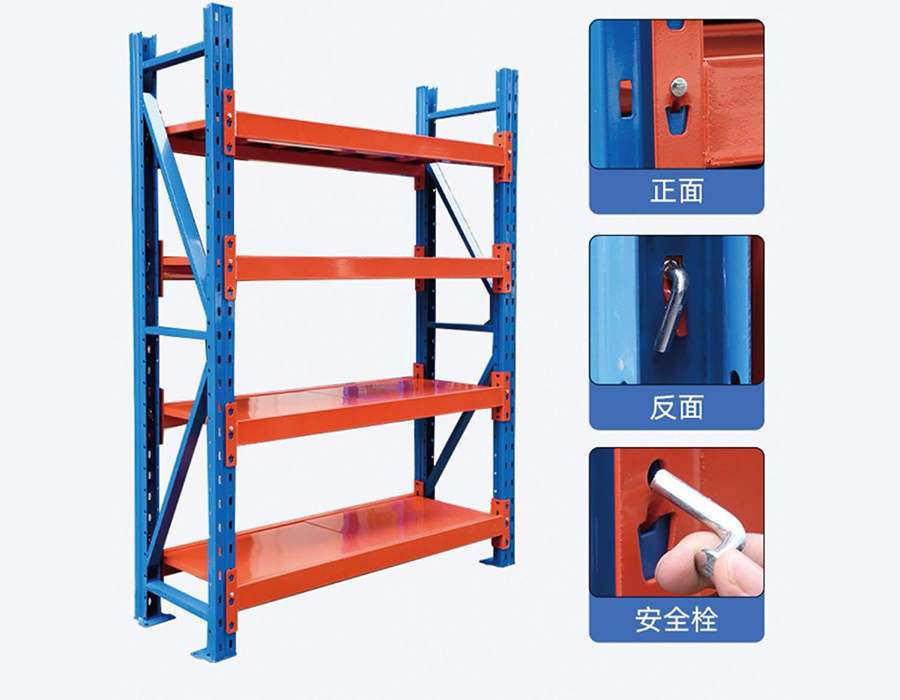

Các thông số chính cần đánh giá là khả năng chống cắt cơ sở của hệ thống, là tổng lực ngang mà giá đỡ có thể chống lại trước khi khung dịch chuyển và độ bền kéo của đầu nối khi chịu tải trọng dọc và ngang kết hợp. Đầu nối dầm công suất trung bình tiêu chuẩn được thử nghiệm trong điều kiện tải trọng thẳng đứng hoàn toàn. Dưới tải trọng kết hợp - tức là kịch bản địa chấn hoặc va chạm tạo ra - độ sâu tiếp xúc hiệu quả giảm và đầu nối phải chịu ứng suất quay tại điểm móc. Các hệ thống có chốt khóa thứ cấp hoặc phần gia cố bằng kẹp hàn hoạt động tốt hơn đáng kể trong những điều kiện này.

• Neo sàn: Trong khu vực có nguy cơ địa chấn, tất cả các giá đỡ hạng trung có chiều cao trên 1,8 m phải được neo trên sàn bất kể độ ổn định đứng tự do dưới tải trọng tĩnh. Bu lông neo giãn nở vào bê tông có đường kính tối thiểu M10 và độ sâu chôn 80 mm là các thông số kỹ thuật điển hình cho việc lắp đặt ở mức trung bình.
• Giảm tải ở kệ trên cùng: Lưu trữ hàng hóa nặng nhất trên các kệ thấp hơn là thông lệ tiêu chuẩn, nhưng trong bối cảnh địa chấn, nó có cơ sở cấu trúc vượt quá sự ổn định: trọng tâm thấp hơn trực tiếp làm giảm mô men lật khi gia tốc theo phương ngang. Việc giảm 20% tải trọng ở kệ trên cùng có thể giảm mômen lật bằng một biên độ lớn hơn không tương xứng tùy thuộc vào tỷ lệ chiều cao và chiều sâu của khung.
• Mối liên hệ giữa các hàng: Các đường chạy hạng trung hai hàng phải được kết nối bằng các dầm giằng liên hàng ở đầu khung. Những điều này ngăn không cho hai hàng độc lập theo hướng ngược nhau - một chế độ hỏng hóc được gọi là "kệ cắt kéo" - có thể gây ra sập khung ngay cả khi mỗi hàng riêng lẻ sẽ tồn tại độc lập với lực bên.

Chúng tôi kết hợp các cân nhắc về hiệu suất địa chấn vào thông số kỹ thuật sản phẩm hạng trung của mình và khách hàng ở các khu vực có rủi ro cao hơn được khuyến khích sớm tham khảo ý kiến ​​của nhóm kỹ thuật của chúng tôi trong giai đoạn lập kế hoạch dự án để đảm bảo các đề xuất cấu hình phù hợp được đưa vào bố cục ngay từ đầu.
